【多功能流体虚拟仿真软件功能】

1.认知功能——解决从理论知识点到实际生产环境中应用认识问题。

2.交互功能——解决实际操作业务流程认知学习的问题。

3.训练功能——解决实际操作技能训练的问题。

4.考核功能——解决技能鉴定问题。

一、多功能流体实验装置认知

1.雷诺管：总管长1200mm、内径φ14mm，有机玻璃材质；下临界雷诺系数：2000-2320之间。

2.沿程阻力管：总管长1200mm、内径φ14mm，有机玻璃材质，两测压点间的距离：800mm。

3.伯努利管：总管长1200mm、内径φ14mm，有机玻璃管材质。

4.局部阻力管：总管长1200mm、细管内径φ14mm，粗管内径φ25mm，管长590mm,有机玻璃材质。

5.文丘里流量计：总管长1200mm、内径φ14mm，长120mm,有机玻璃管材质。

6.孔板流量计：总管长1200mm、内径φ14mm，长55mm，有机玻璃管材质。

7.毕托管流量计：总管长1200mm、内径φ14mm，透明有机玻璃管材质，毕托管不锈钢材质。

8.水泵：流量：6800L/h，最大扬程：5.0m，输入电源：220-240V/50HZ,150W,可输送流体最高温度：50℃。

9.三重恒压稳流水箱：尺寸840×390×620mm，10mm透明有机玻璃制作；计量水箱：透明有机玻璃制作。

10.示踪剂:红色，能延时消色，无沉淀，降低管路污染，防堵塞。

11.蓄水箱：尺寸850×810×430mm，白色10mm厚pp板。

12.测压板：有机玻玻璃板，可移动毫米尺读数，精度1mm。

13.稳压罐：透明有机玻璃材质，直径50mm，高70mm。

14.透明硅胶管、铜质尾门调节阀，PVC回水管若干，可调式不锈钢示踪剂管路：采用304不锈钢，上装304不锈钢调节开关。

15.台面（白色10mm厚PP板）、拉丝银双色板标牌（设备各主要组成单元的名称）。

16.电源控制系统：双面亚光密纹喷塑电控箱1只、带灯自锁按钮开关等组成，控制箱面板采用铝质凹字技术制作。

17.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

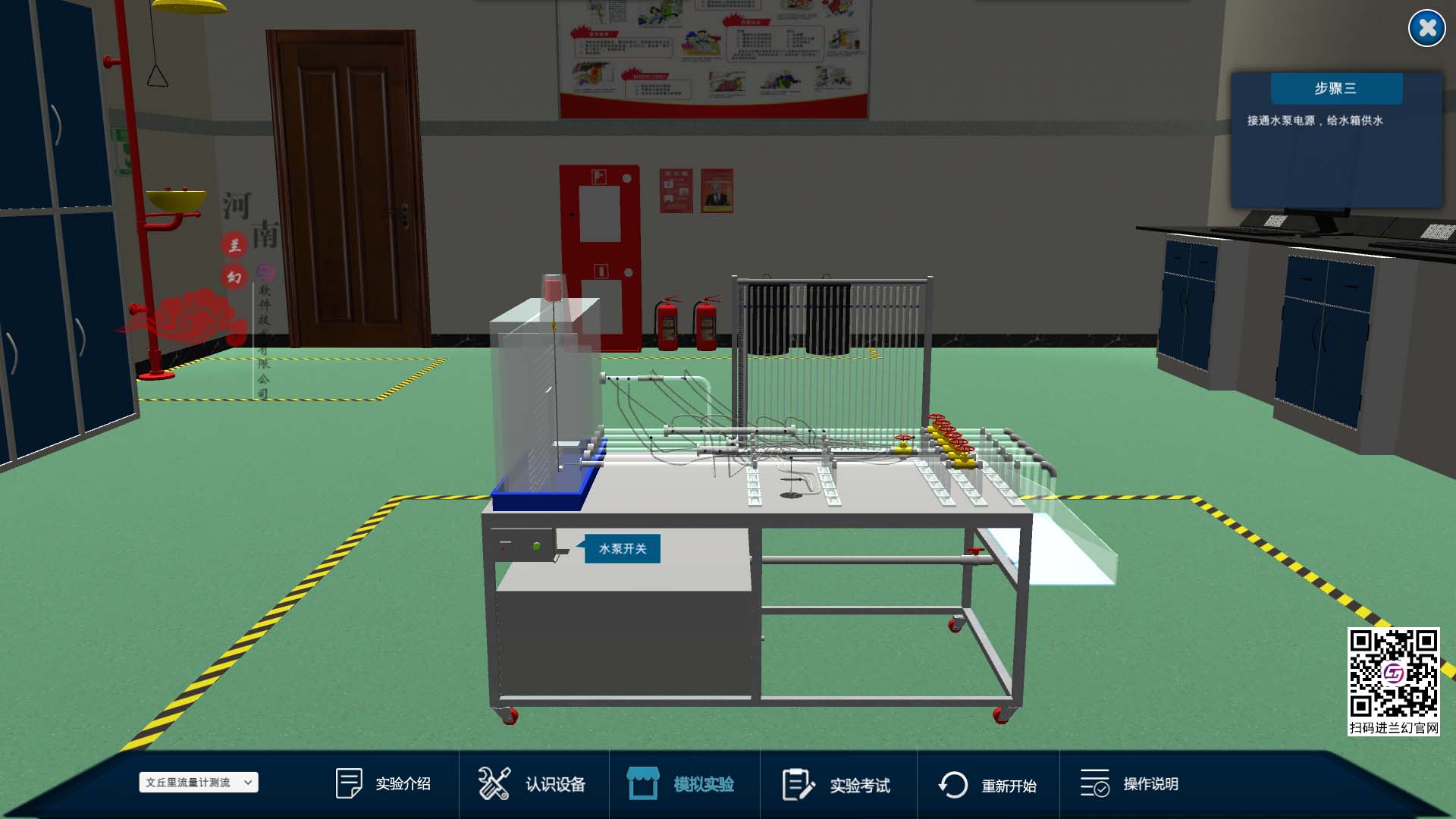

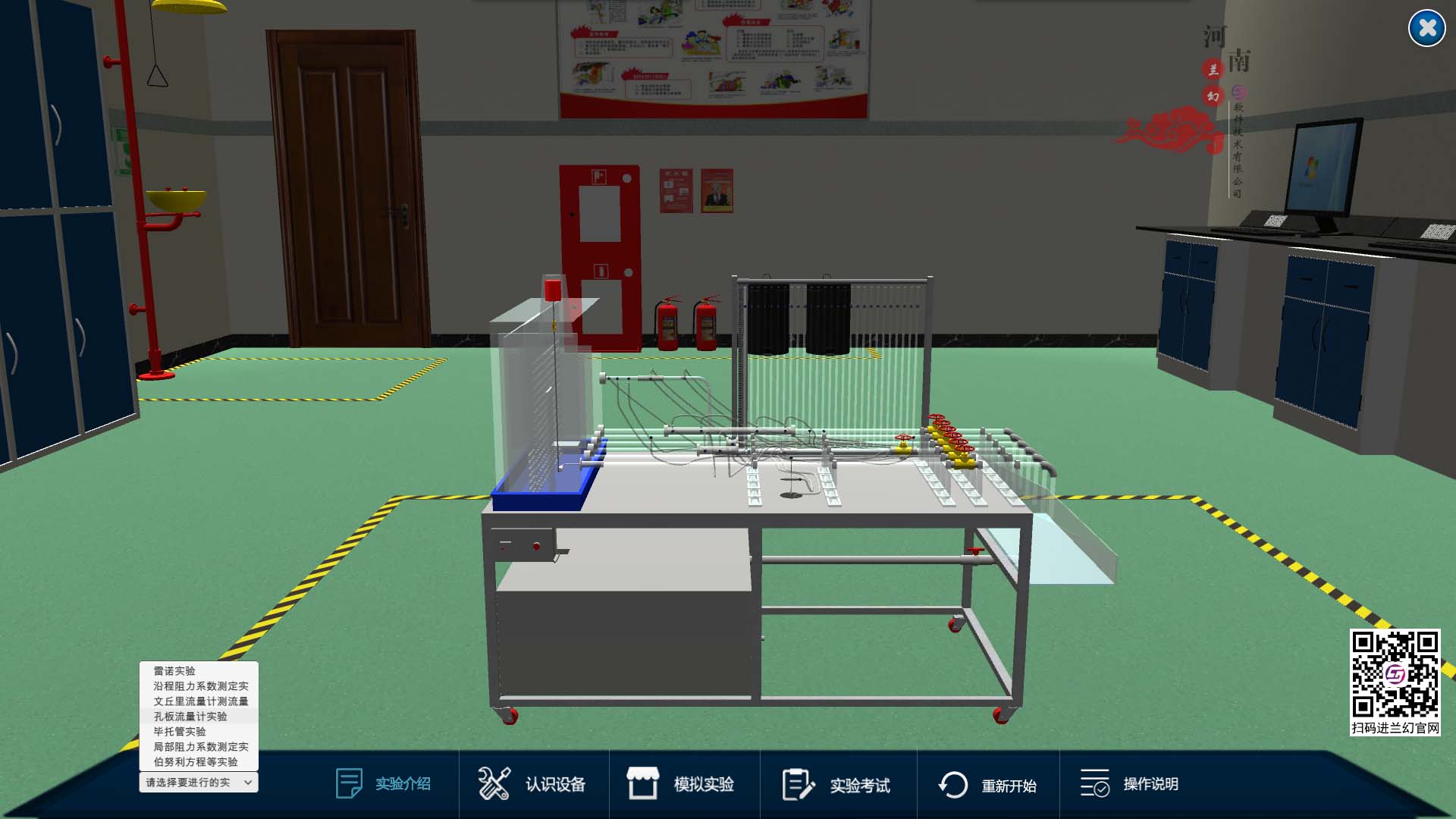

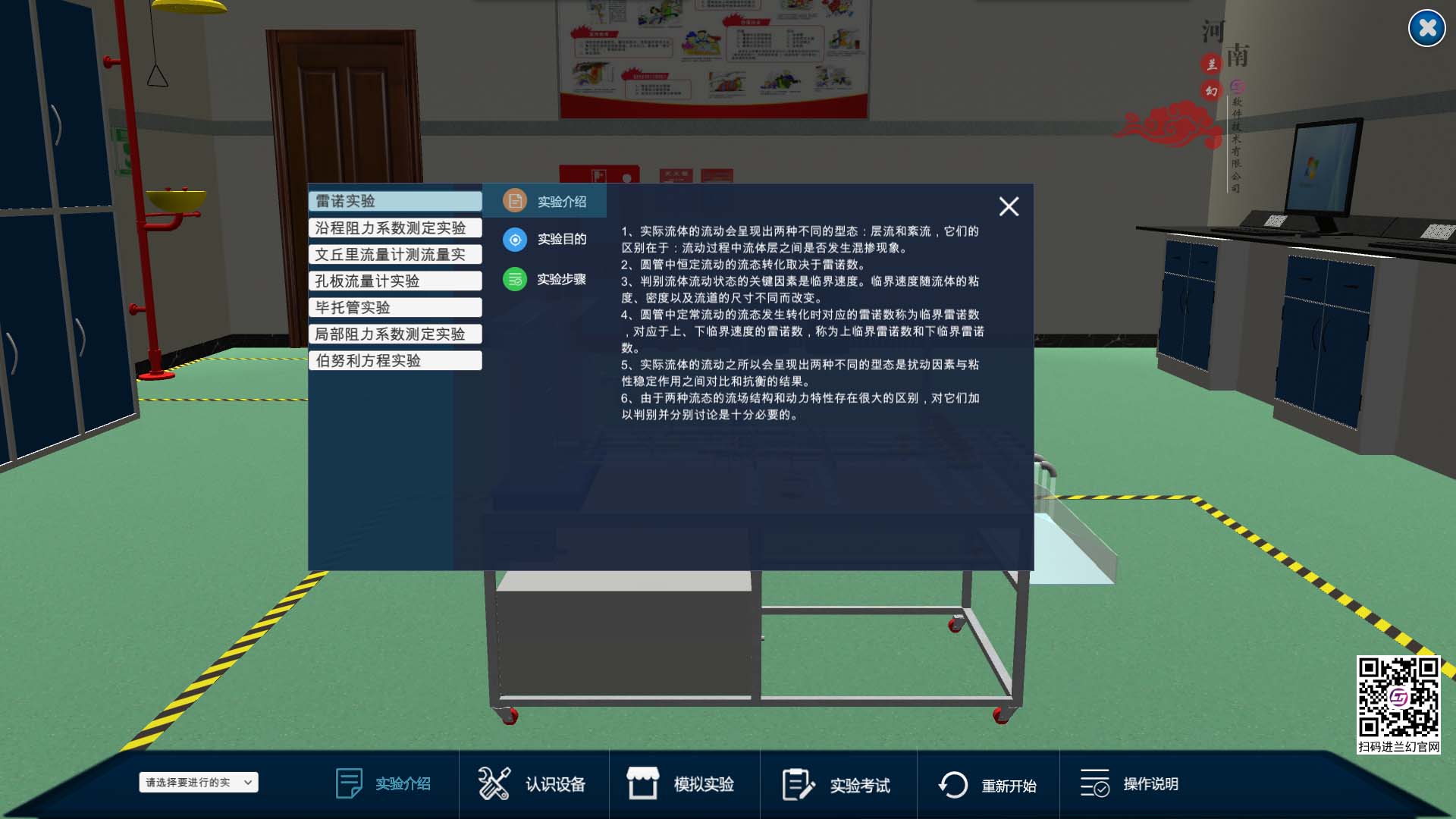

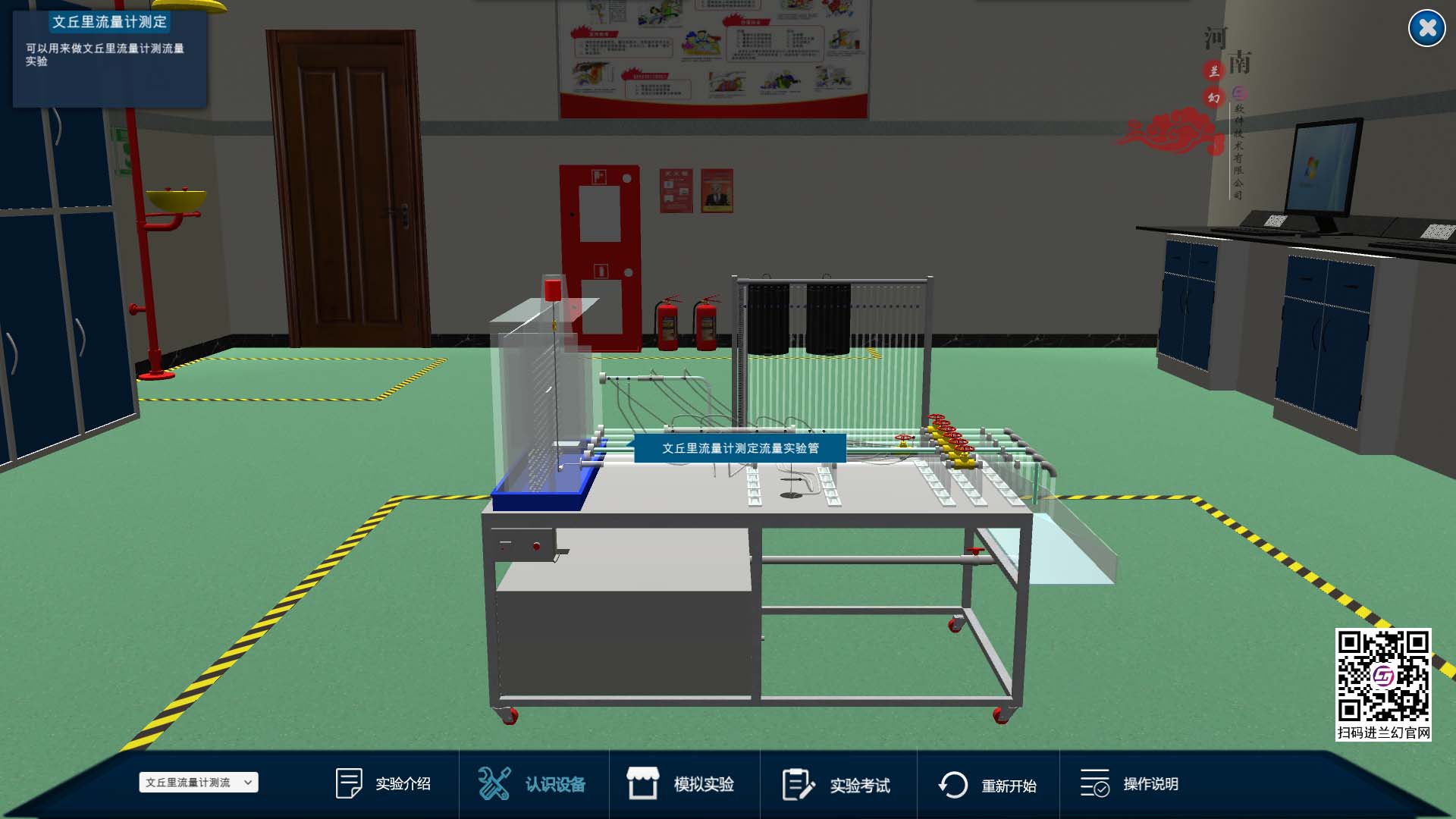

二、虚拟仿真实训

       多功能流体实验装置虚拟仿真软件虚拟仿真实训部分带步骤提示，学生通过软件步骤提示进行对应的实验操作，记录实验数据，分析实验结果。

三、虚拟仿真实训考核

      多功能流体实验装置虚拟仿真软件虚拟仿真实训考核部分没有步骤提示，学生自由操作完成对应的实验，记录实验数据，分析实验结果。系统根据学生的操作过程和实验结果进行自动评分。
