筛板精馏虚拟仿真实训Ⅲ

装置功能:

1、了解板式塔的基本构造,精馏设备流程及各个部分的作用,观察精馏塔工作时塔板上的水力状况

2、学会识别精馏塔内出现的几种操作状态,并分析这些操作状态对塔性能的影响。

3、了解直孔筛板单溢流降液管塔的结构、流程及操作。

4、回流比自动控制,可全回流和部分回流连续操作。

5、塔身透明可视,可观察每块塔板的工作状态,每块塔板设置侧口,可用于测温和取样。

6、进料可与塔釜残液热交换,实现废热再利用。

7、管路及转子流量计内实验介质流动状态清晰可视。

8、全触摸集成化控制,高稳定数据传输,硬件加密。

详情

装置功能:

1、了解板式塔的基本构造,精馏设备流程及各个部分的作用,观察精馏塔工作时塔板上的水力状况

2、学会识别精馏塔内出现的几种操作状态,并分析这些操作状态对塔性能的影响。

3、了解直孔筛板单溢流降液管塔的结构、流程及操作。

4、回流比自动控制,可全回流和部分回流连续操作。

5、塔身透明可视,可观察每块塔板的工作状态,每块塔板设置侧口,可用于测温和取样。

6、进料可与塔釜残液热交换,实现废热再利用。

7、管路及转子流量计内实验介质流动状态清晰可视。

8、全触摸集成化控制,高稳定数据传输,硬件加密。



功能一:场景漫游

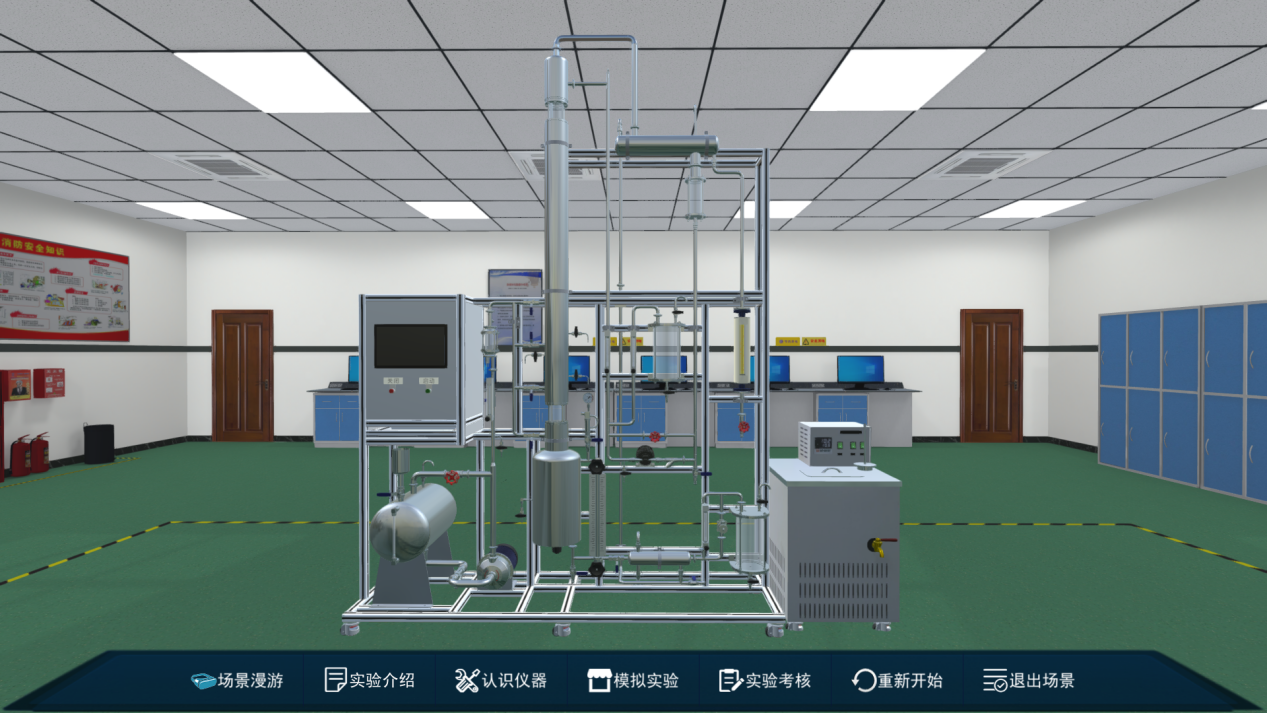

漫游场景以筛板精馏实验室为基础,其设备搭建均按照1:1的方式通过虚拟仿真模拟而出,呈现3D真实效果,操作者使用外设以及鼠标+键盘操作,便可以身历其境般,进入仿真的世界内,可以自由走动,也可以转动自己的视角。

让操作者们拥有更多真实的体验。

筛板精馏虚拟仿真实训Ⅲ

功能二:实验介绍

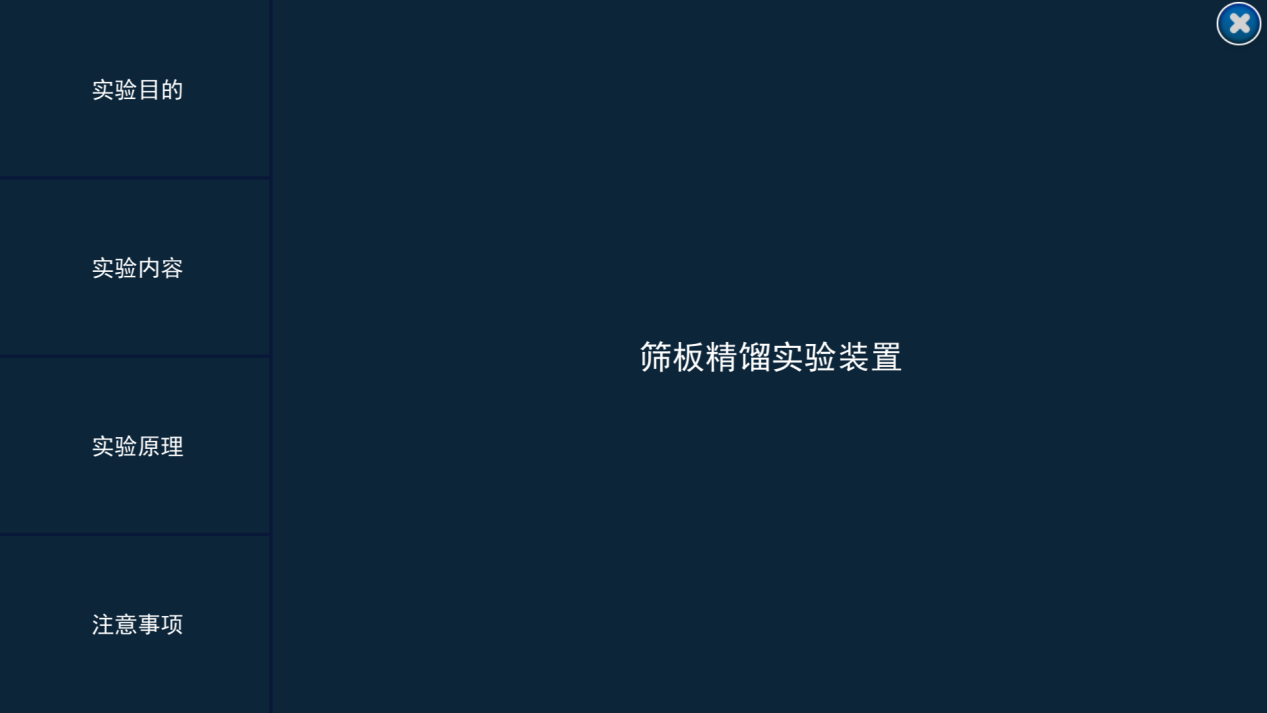

筛板精馏虚拟仿真仿真实训Ⅲ介绍,该介绍内容主要针对筛板精馏实验过程以及安全隐患介绍,其中包括一下节点:筛板精馏实验目的、筛板精馏实验内容、筛板精馏实验原理、筛板精馏注意事项等内容。

操作者要认真学习实验介绍的内容,有助于接下来的虚拟仿真实训实验,提升学习的质量,加快学生学习的步伐。

筛板精馏虚拟仿真实训Ⅲ

功能三:认识仪器

筛板精馏虚拟仿真实训室Ⅲ内,自然少不了筛板精馏实验设备,对设备较陌生的操作者们使用鼠标,划过筛板精馏实验设备的任意处,在虚拟仿真实训的场景左上角,则显示出该处设备部件的介绍,帮助操作者认识仪器,便于接下来的实验学习。

筛板精馏虚拟仿真实训Ⅲ

功能四:模拟实验

操作内容:

1、实验前准备:

检查所有阀门是否处于关闭状态

2、实验操作:

开启电源,运行控制软件点击开始试验

3、全回流:

全开HI101,HV102,原料罐V101注入体积比20%乙醇-水溶液至三分之二处。

……

……

4、部分回流:

打开HV106HV107HV108(开一个即可),开启进料泵P101

……

……

5、实验结束:

……

……

……电脑关机并关闭电源。

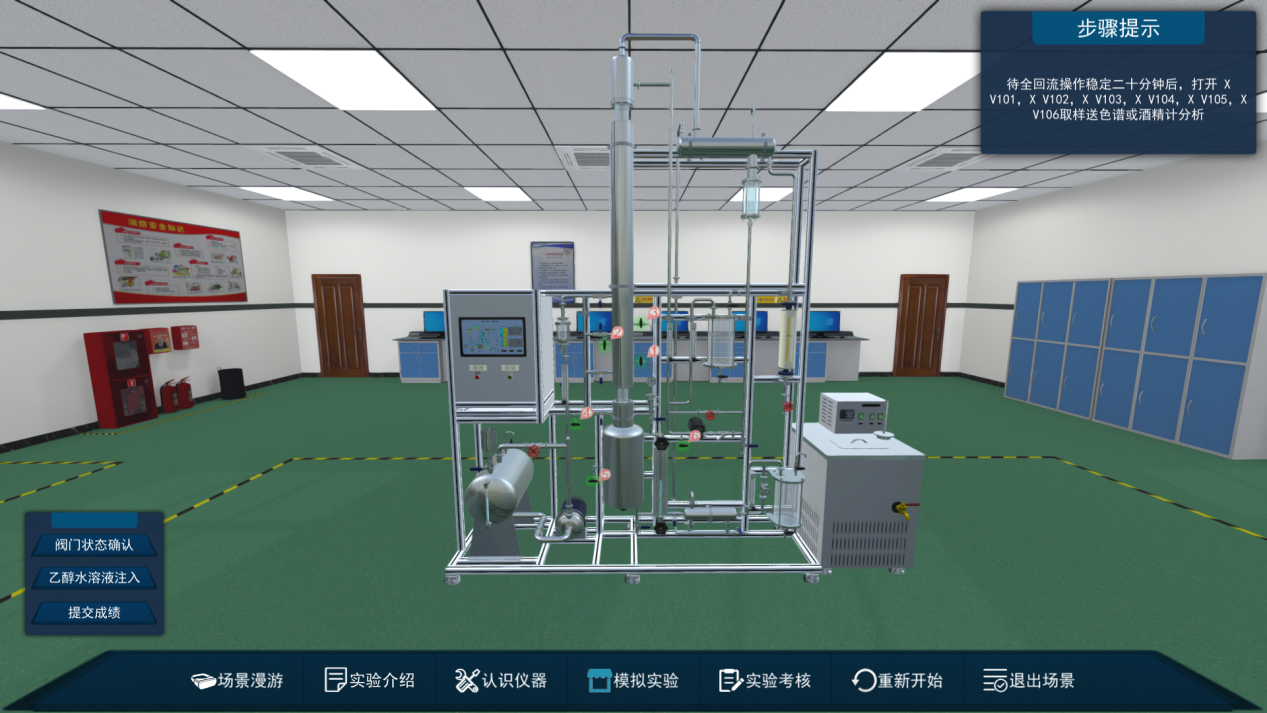

在模拟实验中,筛板精馏的每一步实验都会有步骤提示,引导操作者该如何进行下一项操作,并且在筛板精馏虚拟仿真实训Ⅲ内的筛板精馏设备上,也会有序号提示如:①、②、③……

初学者在步骤操作的提醒下可以学习筛板精馏整个实验过程,帮助操作者提升学习速度。

筛板精馏虚拟仿真实训Ⅲ

功能五:实验考核

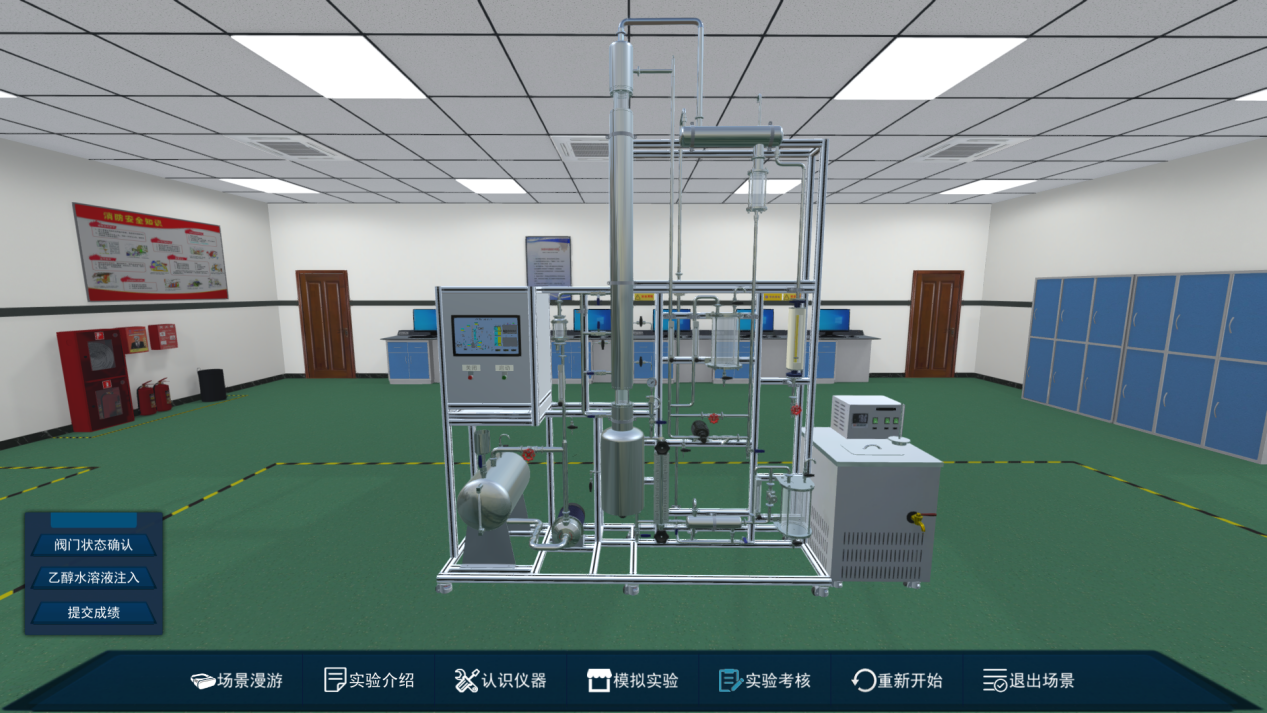

实验考核功能在模拟实验学习完后使用,当操作者在模拟实验中得到全面训练,对实验步骤熟悉了以后,教师便可以对学生们进行一个考核:实验考核。

实验考核内没有任何的步骤和场景中的提示,操作者需要通过自己学习到的筛板精馏知识来进行实验考核,在将筛板精馏实验操作完成以后,点击左下角的提交成绩按钮,将本次实验操作进行提交,提交完成以后,画面便会转到成绩考核权重界面,弹出本次筛板精馏操作实验成绩。

Ps:成绩考核权重界面会根据流程步骤对每一步的操作实验都进行分值核算,如果操作得当便会得到分值,如若操作不得当,那么该流程的分值便会不计入总分值内,当实验完成最后一步以后,所有得到的分值进行相加,便是本次的实验考核分值。

筛板精馏虚拟仿真实训Ⅲ

功能六:重新开始

重新开始所有的虚拟仿真实训操作学习,例如在模拟实验中,当跟着步骤完成一次以后,点击重新开始便可以在操作一次。

功能七:退出场景

退出虚拟仿真实训的场景,返回学生端主界面。

功能八:成绩查询

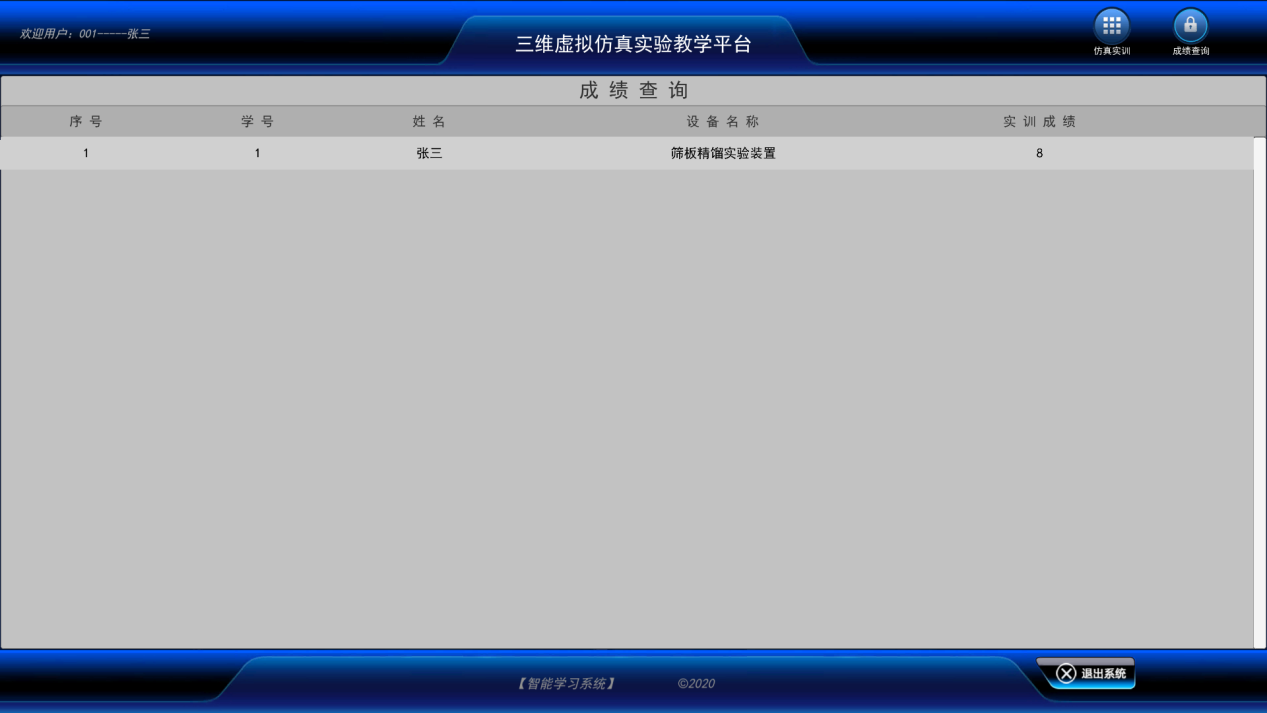

学生端成绩查询:学生可以点击成绩查询功能,查看自己的虚拟仿真实训成绩。

教师端成绩查询:教师可以在成绩查询功能界面查看所有操作者(学生)的成绩,并还可以根据学生的学号或者姓名进行模糊查询。

筛板精馏虚拟仿真实训Ⅲ
