平台概述与技术定位

平台背景与发展历程

MasterBlue孪生平台是由河南兰幻软件自主研发的国产数字孪生三维可视化开发平台，自2020年立项以来，经历了多次重大技术迭代。平台最初聚焦于虚拟仿真实训及三维可视化展示，随着物联网、大数据和人工智能技术的成熟，逐步拓展为覆盖工业制造、能源电力、智慧城市等多领域的全栈式数字孪生解决方案。同时，平台也完成了信创全栈适配。2021年，平台发布首个零代码版本，实现了三维场景搭建的图形化操作，大幅降低了应用门槛。2022年，推出低代码开发模式，支持专业开发者通过API进行深度定制。2023年，推出物联网数据采集、三维渲染、可视化开发、跨平台发布四大核心分离，更好的适应了各种孪生解决方案的系统集成。2024年，平台新增动画模块、孪生预设体模块；2025年，平台升级了模型库、行业模板库、组件库；基础库的升级完善让数字孪生系统的开发更加高效。

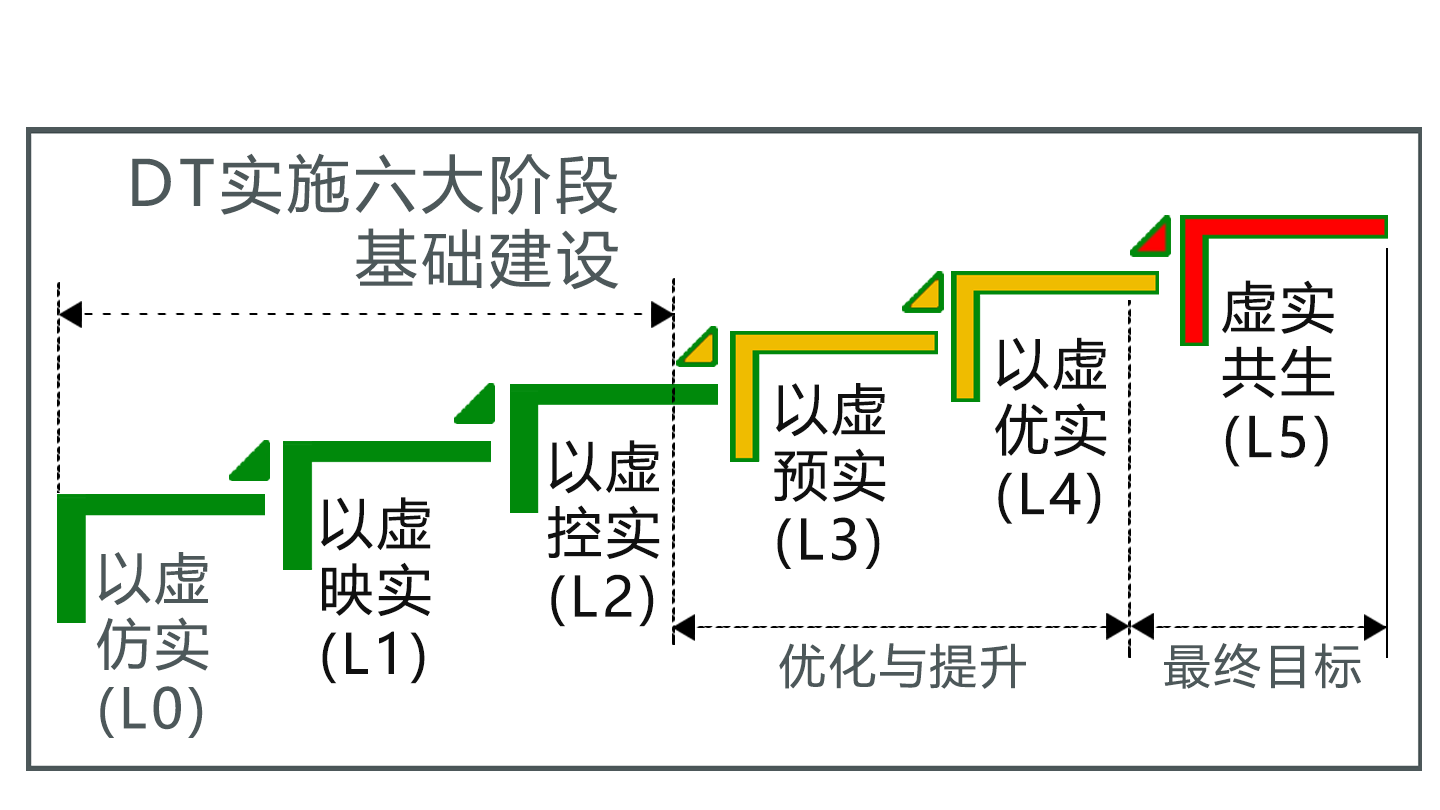

DT6个实施阶段——数据孪生系统支撑/仿真优化：

√目标：节能降本、提质增效

√指标：成本、效率、能耗、质量

根据DT实施的6个阶段，在前三个阶段完成的基础上对性能指标进行系统优化与提升，包括：效率、成本在全局系统上的优化提升；能耗、质量在局部车间内的优化提升。

技术定位与核心价值

MasterBlue孪生平台定位于“一站式、零代码、全生命周期”的三维应用开发平台，其核心价值在于：

降低技术门槛

传统三维可视化开发需要掌握Three.js、Unity、Unreal Engine等复杂技术栈，开发周期长、成本高。MasterBlue孪生平台通过可视化拖拽和配置，使业务人员、解决方案工程师甚至非IT背景的用户也能快速构建专业级三维应用，项目交付周期从数月缩短至数周甚至数天。

提升开发效率

平台内置海量行业模板、组件库和自动化工具，支持多源数据一键接入、模型轻量化处理、交互逻辑可视化编排，开发效率提升5-10倍。以智能工厂项目为例，传统方式需要6人团队耗时3个月，使用平台后2人团队可在1个月内完成从模型处理到系统交付的全过程。

保障安全可控

平台自主研发，核心技术完全自主可控，不存在“卡脖子”风险。全面适配国产软硬件生态，满足政府、军工、能源等高安全等级场景的合规要求。同时支持私有化部署，确保数据资产不离开企业内网。

技术演进与创新亮点

平台的技术演进始终围绕“更易用、更智能、更安全”的目标展开。主要创新亮点包括：

动画模块升级

新增基于时间轴的关键帧动画编辑器，支持路径动画、属性动画、序列动画等多种类型，可模拟设备运转、施工进度、物理运动等动态过程。动画参数可绑定实时数据，实现“数据驱动动画”。

孪生预设体

针对现实世界中的物体对象，通过孪生预设体编辑即可实现乱生化。通过数据驱动孪生体及可实现实物到三维实时映射。

低代码开发模式

支持与React、Vue等前端框架集成，满足复杂业务系统的深度定制需求。开发者可通过API实现场景加载、相机控制、数据更新、事件监听等操作，将三维能力无缝嵌入企业现有应用。

核心架构设计

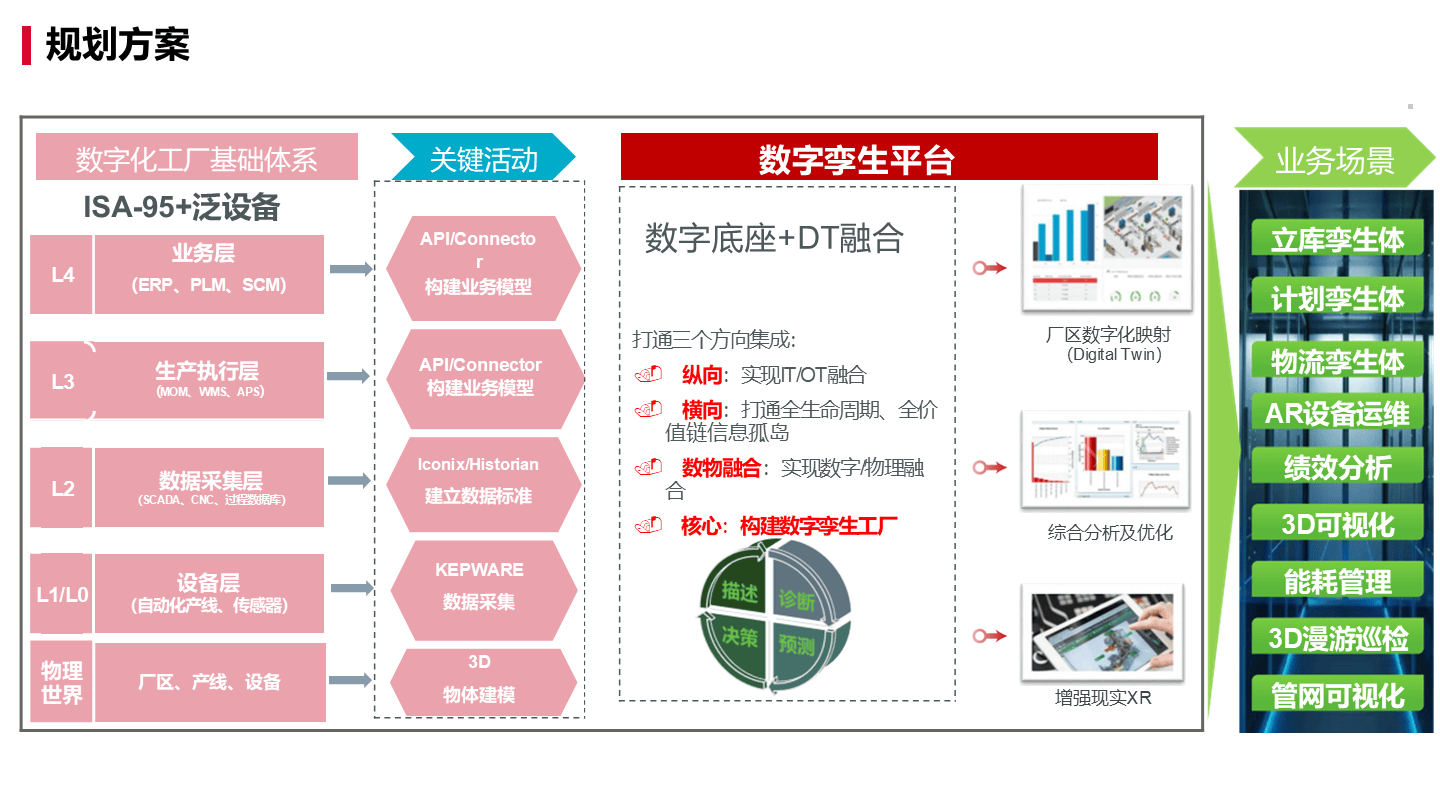

平台架构图

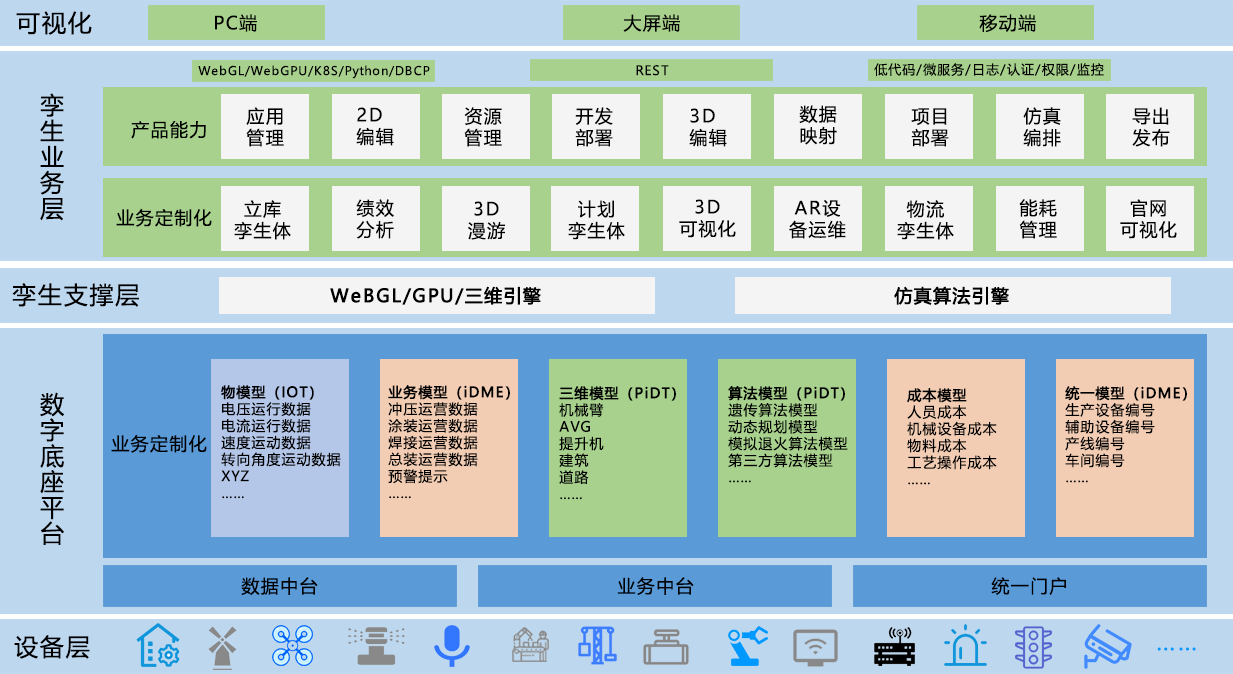

平台功能分区介绍图

分层架构模型

MasterBlue孪生平台采用模块化、松耦合的四层分层架构设计，分别为数据层、渲染层、功能层和应用层。该架构确保系统具备良好的可扩展性、可维护性与跨平台兼容性，能够灵活应对不同行业场景的定制化需求。

数据层

数据层作为平台的数据中枢，支持多源异构数据的统一接入与融合处理。数据层包含以下核心模块：

三维模型数据接入

平台兼容超过20种三维模型格式，涵盖建筑、工业、地理信息等多个领域。支持格式包括：

建筑信息模型（BIM）：Revit（RVT）、Navisworks（NWC/NWD）、IFC、DWG等。

倾斜摄影模型：OSGB、3D Tiles、OBJ等。

工业设计模型：SolidWorks（SLDPRT/SLDASM）、CATIA、STEP、IGES等。

通用三维模型：3ds Max（MAX）、FBX、DAE、GLTF/GLB、BLEND等。

点云数据：LAS、PCD、PLY等。

地理信息数据：SHP、GeoJSON、KML、TIFF（高程数据）等。

导入过程中自动保留模型层级结构、材质信息、动画序列及属性字段（如BIM中的构件类型、材料、生产厂家等）。对于大型倾斜摄影模型，平台支持分块加载与渐进式渲染，确保城市级场景的流畅操作。模型轻量化工具可自动减面、压缩纹理、生成LOD，将模型文件体积减少60%以上，同时保持视觉保真度。

实时数据流接入

平台内置数据连接器，支持多种工业协议与数据库的直连。支持的协议和数据库包括：

工业协议：OPC UA、OPC DA、Modbus TCP/RTU、MQTT、CoAP、BACnet、Profinet、EtherNet/IP、S7（西门子PLC）、FINS（欧姆龙PLC）、MC（三菱PLC）等30余种。

数据库：MySQL、Oracle、SQL Server、PostgreSQL、MongoDB、InfluxDB（时序数据库）、TDengine、达梦、人大金仓、OceanBase等。

消息队列：Kafka、RabbitMQ、RocketMQ。

Web服务：RESTful API、WebSocket、gRPC。

视频流：RTSP、RTMP、ONVIF、GB/T 28181（国标），支持海康威视、大华、宇视等主流厂商摄像头。

数据连接器支持断线重连、心跳检测与数据缓存机制。在网络中断时，数据缓存至本地，恢复后自动上传历史数据。对于高频数据，支持采样率设置（如每秒采集10次，但前端每秒刷新1次）和数据聚合（如计算平均值、最大值、最小值），避免前端性能过载。

元数据管理

平台具备强大的元数据管理能力，支持对导入模型的属性字段进行自定义扩展与分类管理。用户可为模型添加业务属性（如设备编号、安装日期、维保周期），并建立属性与实时数据的绑定关系。平台内置ETL（Extract-Transform-Load）引擎，可在数据接入过程中自动完成坐标转换（如从CGCS2000转WGS84）、单位标准化（如米转毫米）、字段映射等预处理操作，显著降低数据治理成本。

数据存储与缓存

数据层采用混合存储策略：关系型数据库存储静态模型属性、配置信息；时序数据库存储设备历史数据；Redis缓存实时数据，支持高并发读取。对于大规模数据集，平台支持分页加载与增量更新机制，避免内存溢出，保障系统稳定性。

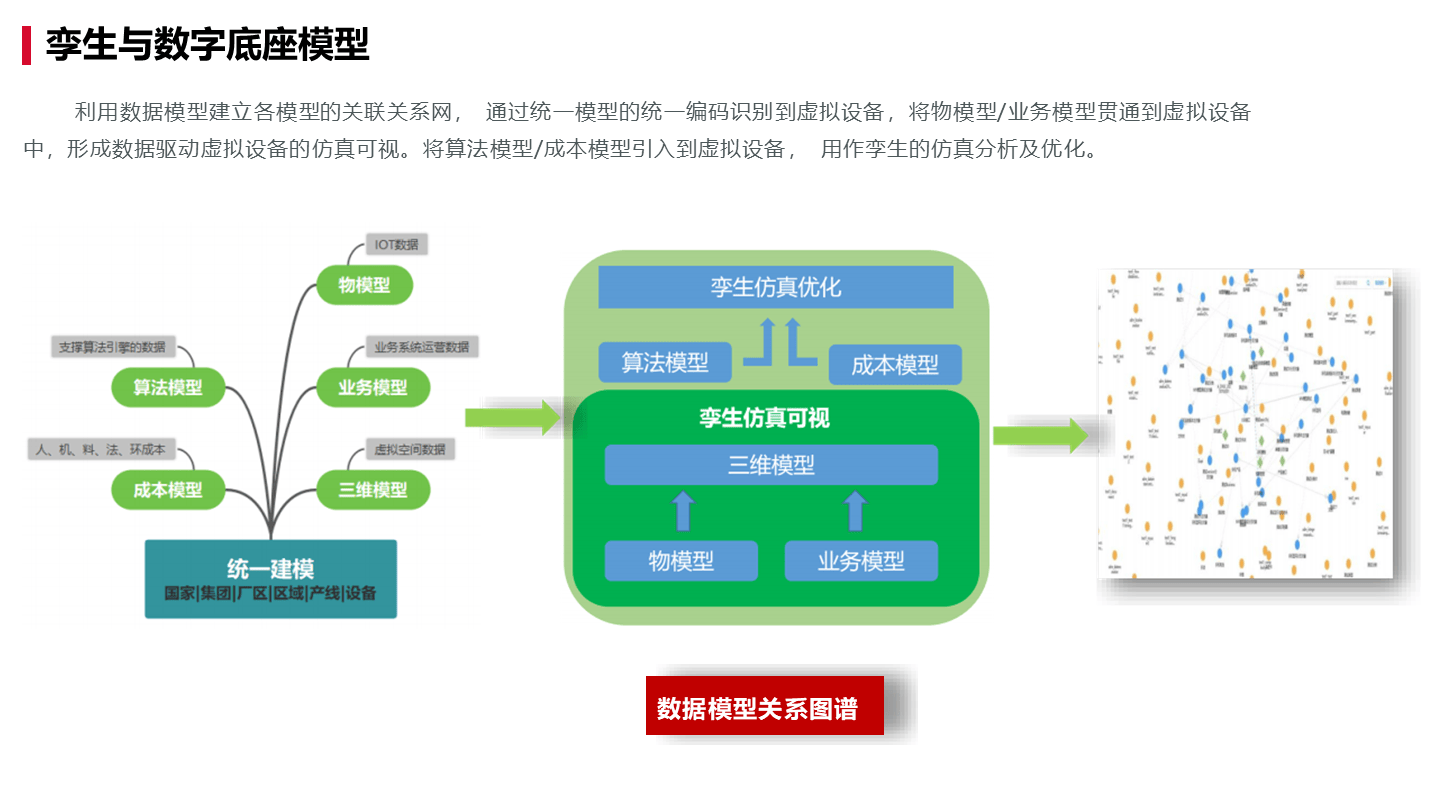

利用数据模型建立各模型的关联关系网，通过统一模型的统一编码识别到虚拟设备，将物模型/业务模型贯通到虚拟设备中，形成数据驱动虚拟设备的仿真可视。将算法模型/成本模型引入到虚拟设备，用作孪生的仿真分析及优化。

渲染层

采用WebGL轻量化访问，WebGL三维渲染的核心优势在于，它将高性能的硬件加速3D图形能力直接带入了网页浏览器，实现了跨平台、免插件、高互动性的沉浸式体验，并广泛应用于从产品展示到数据可视化的各个领域。

渲染架构

引擎采用现代渲染管线。引擎内置物理材质系统，支持PBR（基于物理的渲染）材质表现，包括金属度、粗糙度、法线贴图、环境光遮蔽等，确保模型在不同光照条件下呈现真实视觉效果。同时支持全局光照（GI）、屏幕空间反射（SSR）、体积光、阴影贴图等高级渲染效果。

LOD与视锥剔除

引擎采用分层细节（LOD）技术与视锥剔除算法，实现城市级倾斜摄影模型的秒级加载与流畅浏览。LOD生成支持自动减面、纹理降采样、合并批次等策略，可根据距离动态切换模型精度。视锥剔除结合八叉树空间索引，快速过滤不可见物体，减少渲染批次。在极端复杂场景（如百万级面片）下，引擎仍能保持30FPS以上的帧率。

资源调度与缓存

引擎集成了高效的资源调度机制，支持模型、纹理、动画资源的异步加载与缓存管理。资源加载采用优先级队列，优先加载视野内物体，后台加载其他资源。缓存机制基于LRU（最近最少使用）算法，自动释放不常用资源，确保在低带宽环境下仍能保持良好响应速度。

跨平台适配

针对移动端适配，引擎优化了渲染管线，支持WebAssembly加速与GPU实例化绘制，显著提升移动设备上的帧率表现。实例化绘制可批量渲染相同模型（如路灯、树木），将渲染调用降低90%以上。此外，引擎具备跨平台一致性渲染能力，确保同一场景在Windows、Linux、Android、iOS等不同终端上呈现一致的视觉效果，满足多端协同展示需求。

仿真计算支持

引擎集成轻量级物理引擎，支持刚体运动、碰撞检测、重力模拟、关节约束等基础物理行为。同时提供接口接入外部物理引擎（如PhysX、Bullet）和数学计算库（如Eigen），满足高精度仿真需求。引擎还支持时间步进仿真算法，可实现毫秒级精度的动力学推演，如火箭飞行轨迹模拟。

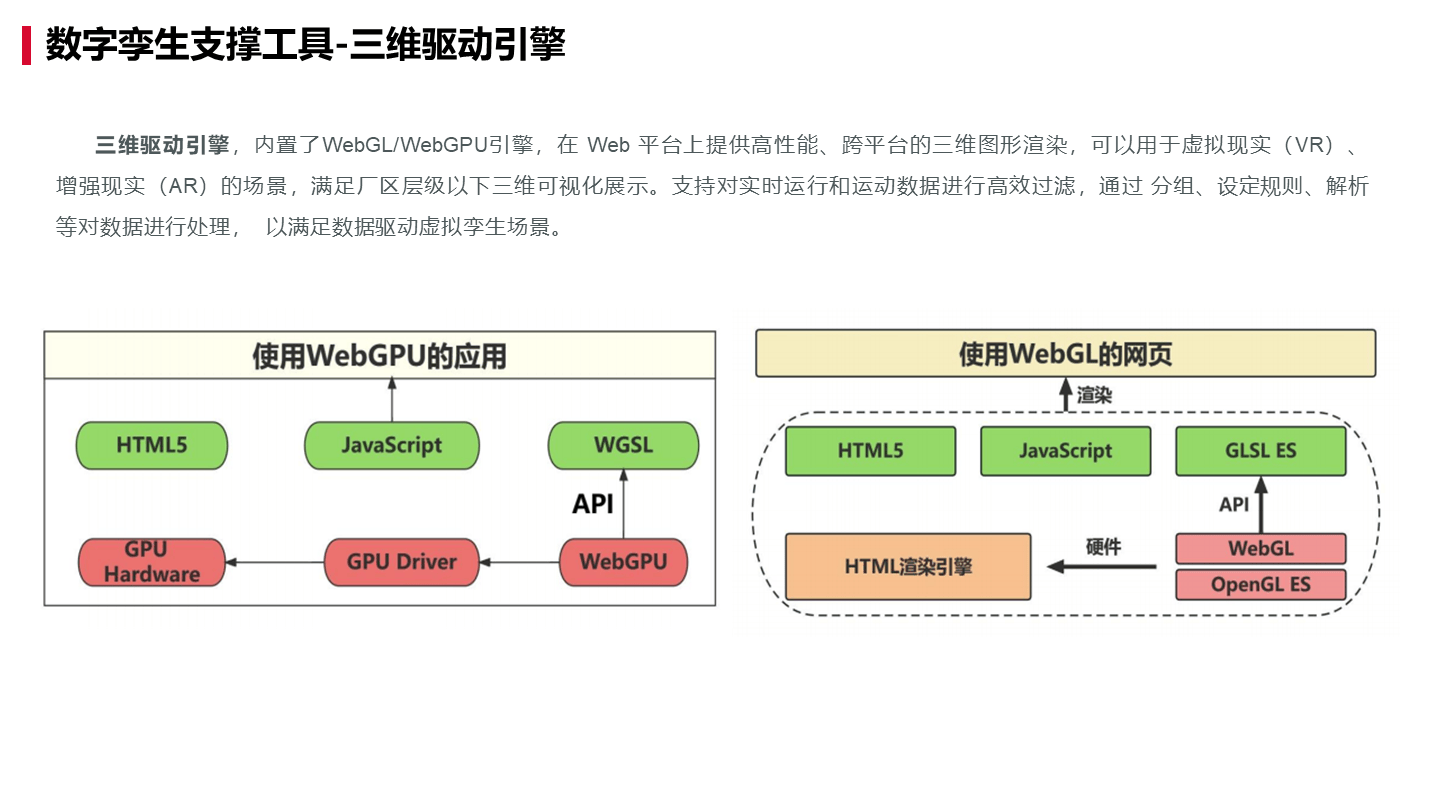

三维驱动引擎，内置了WebGL/WebGPU引擎，在Web平台上提供高性能、跨平台的三维图形渲染，可以用于虚拟现实（VR）、增强现实（AR）的场景，满足厂区层级以下三维可视化展示。支持对实时运行和运动数据进行高效过滤，通过分组、设定规则、解析等对数据进行处理，以满足数据驱动虚拟李生场景。

功能层

功能层提供一系列可视化开发组件，构成用户操作的核心工具集。功能层包含以下子模块：

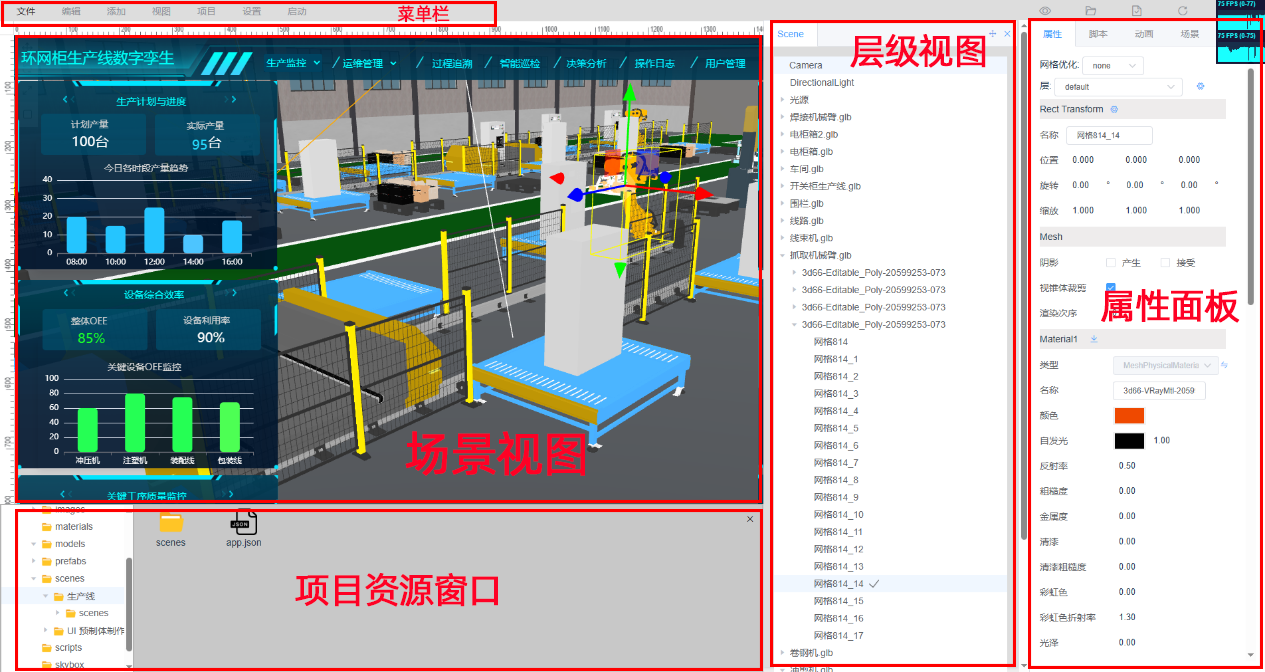

场景编辑器

采用拖拽式UI设计，集成了大量的图标分析组件和交互式UI组件，快速进行UI设计。利用剖切功能实现内部结构展示。编辑器提供以下核心工具：

画刷工具：支持绘制矩形、圆形、多边形墙体，可设置高度、厚度、材质（可从材质库选择），并自动生成UV贴图。画刷也可用于创建地形（通过高度图绘制）。

路线工具：支持绘制贝塞尔曲线、B样条曲线，生成道路、管道或巡检路径。用户可调整锚点位置、控制点权重，实时预览曲线形状。路线生成支持自动添加附属设施，如路灯、护栏、管道支架，用户可自定义附属模型库。

剖切工具：可沿任意平面切割模型，支持多个剖切面组合，形成复杂的内部观察视角。剖切面可设置透明度，并支持剖切面动画，如沿某一方向移动，展示内部结构变化。剖切结果可导出为图片或视频，用于报告制作。

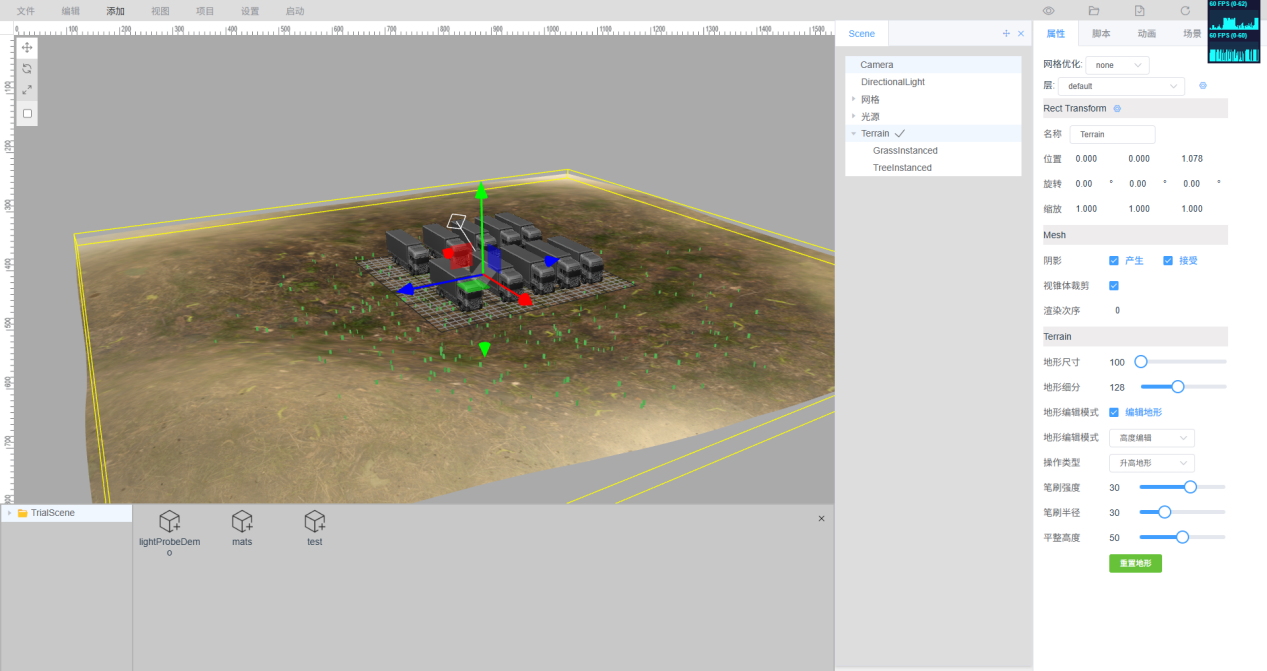

地形编辑：支持基于高程图（如GeoTIFF）生成地形，并提供“提升/挖掘”画笔，模拟填挖方工程。地形可融合倾斜摄影模型，实现真实地貌叠加。地形编辑支持刷植被、放置模型（如树木、建筑），并自动调整位置至地表。

智能吸附与对齐：提供顶点、边、面、中心点吸附，方便模型精确定位。对齐工具支持沿X/Y/Z轴对齐、等间距分布、旋转对齐等。

图层管理：支持按功能、区域或系统对模型进行分组管理，可设置图层可见性、锁定状态与权限。图层可导出为独立文件，便于复用。图层支持颜色标签和备注，方便团队协作。

动画模块

提供时间轴式动画编辑器，支持关键帧动画、路径动画、序列动画。动画模块特性包括：

曲线动画：用户可以通过增加删除控制点调整曲线，然后绑定动画物体，让物体沿着曲线动画，可以配置动画的速度，循环，倒放等功能。

关键帧编辑：用户可为模型设置多个关键帧，定义其在不同时间点的位置、旋转、缩放、透明度、颜色等属性，引擎自动生成平滑过渡动画。支持缓动函数（如线性、加速、减速、弹性）调整运动节奏。

路径动画：用户可绘制三维路径，模型沿路径移动，并可设置朝向（始终面向路径方向或固定方向）。路径动画适用于AGV小车、无人机巡检等场景。

序列动画：支持将多个动画片段按顺序播放，用于模拟施工工序（如先浇筑基础，再安装设备）。序列动画可设置循环、反转、暂停等控制。

数据驱动动画：动画参数可绑定实时数据，如根据温度值调整模型颜色（渐变）、根据风速调整叶片转速。数据驱动动画通过表达式或脚本实现。

动画复用：用户可将常用动画（如设备启动流程）保存为独立片段，在多个场景中复用，并支持参数化调整（如修改速度、循环次数）。

交互事件系统

支持客户端事件驱动的交互逻辑。交互系统特性包括：

触发器类型：支持点击、悬停、拖拽、键盘、定时器、数据变化、系统消息等多种触发器。

动作类型：支持模型显隐、颜色变化、动画播放、弹窗提示、场景切换、数据刷新、调用外部API等动作。

逻辑编排：提供可视化流程图编辑器，支持条件判断（IF-THEN-ELSE）、循环、并行任务、延时等待等复杂逻辑。逻辑编排器可生成可执行脚本，并支持调试。

事件链：允许将多个交互动作串联执行，如“点击→高亮→弹窗→播放动画→跳转页面”，实现复杂业务流程的可视化引导。

语音交互：支持语音指令触发交互，未来将集成自然语言理解，实现“说一句，控三维”的智能操作体验。

模板与组件库

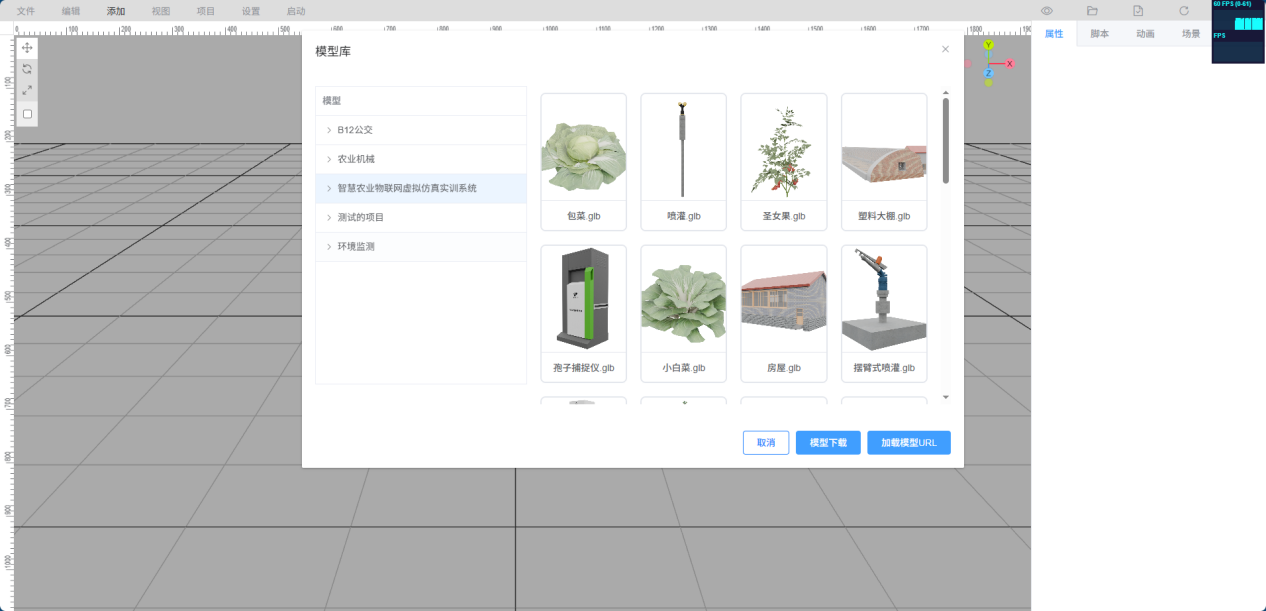

功能层引入“模板化开发”理念，预置了多种行业标准组件库，如电力设备图标库、工业阀门模型库、交通信号灯组件、建筑幕墙组件等。用户可直接调用并进行参数化调整（如修改尺寸、颜色、材质），避免重复建模。平台支持“组件复用”机制，允许将常用功能模块（如设备状态面板、报警弹窗）保存为可复用资产，在多个项目中一键调用，提升开发效率。

协同开发

功能层支持多用户协同编辑，允许多名开发者在同一场景中并行工作，系统自动合并修改并解决冲突。协同功能基于WebSocket实时同步操作，支持操作历史回滚与版本管理，适用于大型项目的团队协作开发。

应用层

应用层面向具体行业提供标准化模板与定制化接口，支持快速交付与二次开发。

行业模板库

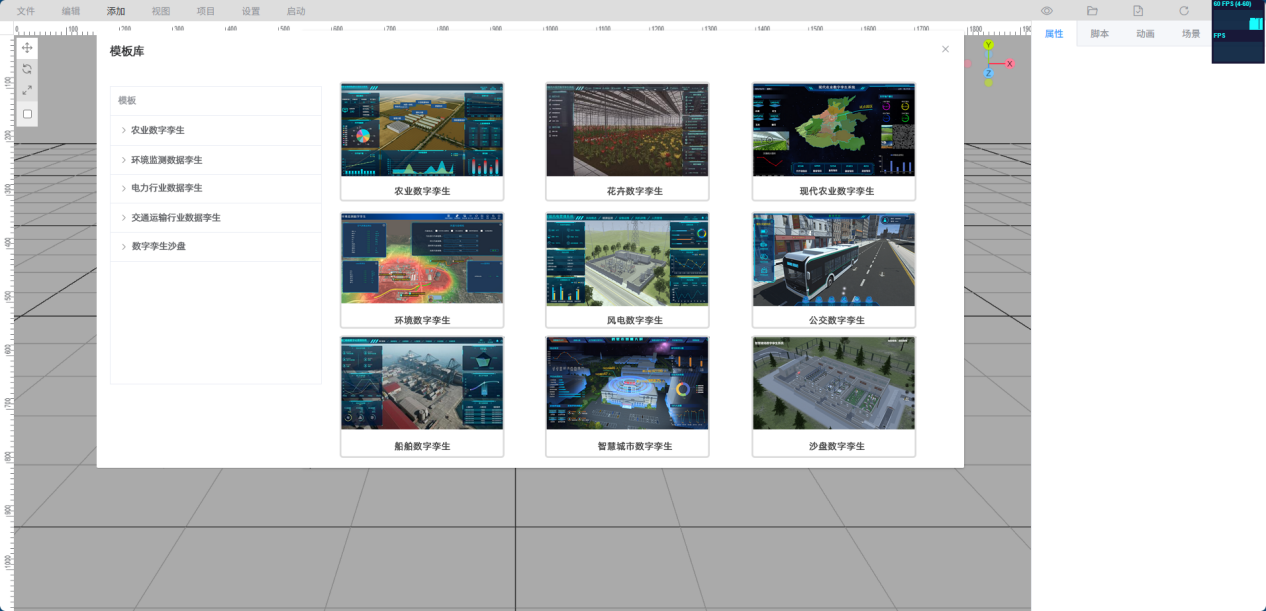

平台内置智能制造产线监控、电网运维大屏、智慧楼宇管理、军事态势推演、数字乡村、智慧港口、智慧水务等行业模板。每个模板包含预设的场景布局、数据模型、交互逻辑和UI组件，用户可一键调用并进行二次调整。模板库持续更新，用户也可上传自研模板分享至社区。

部署模式：

B/S模式：便于远程协作与跨终端访问。平台支持WebGL渲染，用户通过浏览器即可访问三维场景，无需安装插件。B/S模式结合云渲染技术，可将渲染任务卸载至服务器，终端仅接收视频流，适配低性能设备（如平板、手机）。

开放API

平台提供RESTful API和JavaScript SDK，支持与企业现有系统（如MES、ERP、GIS、SCADA）进行数据对接，实现业务系统的三维可视化升级。API涵盖场景加载、相机控制、模型操作、数据更新、事件监听等接口。SDK支持与React、Vue、Angular等前端框架集成，开发者可构建自定义UI组件嵌入三维场景。

多租户架构

应用层支持多租户架构，适用于集团型企业或系统集成商为多个客户部署独立实例。每个租户可拥有独立的数据空间、权限体系与品牌标识，便于统一管理与个性化定制。平台提供完整的权限控制体系，支持角色、用户组、数据权限、操作权限的细粒度配置，确保敏感信息仅对授权人员可见。

离线与私有云部署

满足军工、金融等对数据隔离有严格要求的行业需求。平台支持离线部署（无需互联网连接），所有数据存储于本地服务器。私有云部署支持集群与负载均衡，确保高可用性。

技术特性与创新

零代码/低代码双模式开发

MasterBlue孪生平台首创“零代码+低代码”双轨开发模式，满足不同用户群体的需求。

零代码模式

面向业务人员与初级开发者，通过图形化界面完成场景搭建与逻辑配置，无需编写任何代码。零代码模式的核心能力包括：

可视化场景搭建：拖拽模型、调整位置、设置材质、添加灯光和相机，所有操作所见即所得。

数据绑定：通过下拉菜单选择数据源，将模型属性与实时数据字段关联，无需编写SQL或脚本。

交互配置：通过“触发器-动作”面板配置点击事件、数据变化事件，如“当温度>80℃时，模型变红并弹出报警”。

逻辑编排：使用流程图编辑器定义复杂逻辑，如条件判断、循环、延时，生成可执行脚本。

模板复用：从模板库拖入预制组件，快速构建行业应用。

低代码模式

面向专业开发者，开放RESTful API与SDK，支持与主流前端框架集成，实现深度定制与系统级对接。低代码模式的核心能力包括：

API调用：通过API动态加载场景、更新数据、控制相机，便于与业务系统集成。

自定义UI：开发者可使用HTML/CSS/JavaScript构建自定义面板，通过SDK与三维场景通信。

插件开发：支持开发自定义功能插件，如新的数据解析器、动画算法、渲染特效，并打包上传至应用市场共享。

实时动态交互与数据驱动仿真

平台深度融合物联网（IoT）技术，支持设备状态的实时镜像分析与预测性维护。

数据驱动仿真

平台可将实时数据流直接映射到三维模型的行为上，实现“数据驱动动画”。例如：

在能源电力场景中，风电机组的功率输出曲线可动态响应气象预报数据的变化，结合AI算法预测未来24小时发电量，辅助调度决策。

在智能制造中，设备振动数据可驱动模型颤动幅度，当振动超标时自动触发检修动画。

在智慧交通中，实时车流数据驱动车辆模型运动，可模拟交通拥堵演变，辅助信号灯优化。

数字线程

平台引入“数字线程”机制，将设计、制造、运维各阶段的数据打通，形成贯穿产品全生命周期的数据流。例如：

在智能制造中，产品设计阶段的BIM模型可携带材料、重量、热传导系数等参数进入生产阶段，与MES系统中的工艺参数结合，用于模拟加工过程中的热变形。

在运维阶段，再结合传感器采集的实际运行数据，持续优化仿真模型精度，实现“虚实互馈”的闭环优化。

国产化与信创全栈适配

作为国产数字孪生平台的代表，MasterBlue孪生平台已完成与主流信创产品的兼容性认证，确保在政府、军工、金融等敏感领域的数据安全与合规性。

硬件适配：

芯片：鲲鹏、飞腾、龙芯、兆芯、海光。

显卡：景嘉微、摩尔线程、芯动科技、华为昇腾（AI加速）。

整机：华为泰山、浪潮、曙光、长城。

操作系统适配：

服务器：银河麒麟高级服务器操作系统、统信服务器操作系统、openEuler。

桌面：银河麒麟桌面操作系统、统信UOS、深度操作系统。

数据库适配：

达梦数据库、人大金仓、OceanBase、TiDB（国产版）、GaussDB。

神通数据库、南大通用。

安全认证：

支持国密算法（SM2/SM3/SM4）加密传输与存储，保障数据在传输过程中的安全性。

日志审计系统完整记录所有用户操作行为，支持事后追溯与合规审查。

高可用性：

支持集群部署与负载均衡，确保在大规模并发访问下仍能稳定运行。

提供灾备方案，支持主从复制、数据备份与恢复。

性能与优化

渲染性能指标

场景承载能力：支持百万级面片、万级对象同屏渲染，在城市级倾斜摄影模型（如100平方公里）中保持30FPS以上。

加载速度：首次加载时间根据场景复杂度控制在5-30秒，采用分块加载和渐进式渲染，用户可快速浏览低精度模型，随后细节逐步加载。

内存占用：优化纹理压缩和网格简化，内存占用控制在2GB以内（视场景规模而定），支持64位寻址，突破4GB限制。

数据同步性能

实时数据刷新频率：支持最高100Hz的数据刷新，适用于高频振动监测等场景。

并发连接数：单节点支持千级设备同时接入，集群可扩展至万级。

数据延迟：端到端延迟控制在200ms以内（网络正常情况），满足实时监控需求。

优化策略

模型轻量化：自动减面、纹理压缩、LOD生成、合并DrawCall。

资源预加载：根据用户行为预测，提前加载可能进入视野的资源。

渲染优化：使用GPU实例化、遮挡查询、动态分辨率缩放（移动端）。

网络优化：数据压缩（Gzip/Protobuf）、增量更新、断点续传。

核心功能模块详解

模型导入与场景编辑

多格式模型支持与轻量化

平台支持常用三维模型格式的导入，涵盖建筑、工业、地理信息等多个领域。导入过程中自动保留模型层级结构、材质信息与属性字段，支持动画序列的无缝迁移。

支持功能：

自动减面

基于曲率保留特征的网格简化算法，可将面片数减少70%以上，同时保持视觉特征。用户可设定减面比例或目标面数。

纹理压缩

支持多种纹理压缩格式（如ETC2、ASTC、DXT），可减少纹理内存占用50%-80%，并支持Mipmap生成。

LOD生成

自动生成多级LOD模型，支持距离切换。LOD生成算法考虑模型重要性，重要物体保留更多细节。

合并批次

将相同材质的模型合并为一个DrawCall，减少渲染批次，提升性能。

10辆高精度车辆模型，100w+三角面，drawcall合批前392，合批后降为18。

场景编辑工具详解

画刷工具

提供矩形、圆形、多边形三种画刷，用于快速创建墙体、地面、屋顶等几何体。画刷参数包括高度、厚度、材质（可从材质库选择），并支持倒角、开洞等操作。画刷绘制的几何体可转换为可编辑网格，进一步调整顶点。

路线工具

支持绘制贝塞尔曲线、B样条曲线。用户可调整锚点位置、控制点权重，实时预览曲线形状。

剖切工具

可沿任意平面切割模型，支持多个剖切面组合，形成复杂的内部观察视角。剖切面可设置透明度，并支持剖切面动画，如沿某一方向移动，展示内部结构变化。剖切结果可导出为图片或视频，用于报告制作。

地形编辑

支持基于高程图（如GeoTIFF）生成地形，并提供“提升/挖掘”画笔，模拟填挖方工程。地形可融合倾斜摄影模型，实现真实地貌叠加。地形编辑支持刷植被、放置模型（如树木、建筑），并自动调整位置至地表。

智能吸附与对齐

提供顶点、边、面、中心点吸附，方便模型精确定位。对齐工具支持沿X/Y/Z轴对齐、等间距分布、旋转对齐等。

图层管理

支持按功能、区域或系统对模型进行分组管理，可设置图层可见性、锁定状态与权限。图层可导出为独立文件，便于复用。图层支持颜色标签和备注，方便团队协作。

场景特效与后处理

平台支持丰富的场景特效，增强视觉效果：

环境效果：可设置天空盒、雾效、光照（太阳、环境光、点光源）、阴影（硬阴影/软阴影）、反射探针。（雾效效果如下图所示）

后处理特效：支持泛光（Bloom）、色调映射（HDR）、景深（DOF）、运动模糊、抗锯齿（FXAA/TAA）、屏幕空间环境光遮蔽（SSAO）。

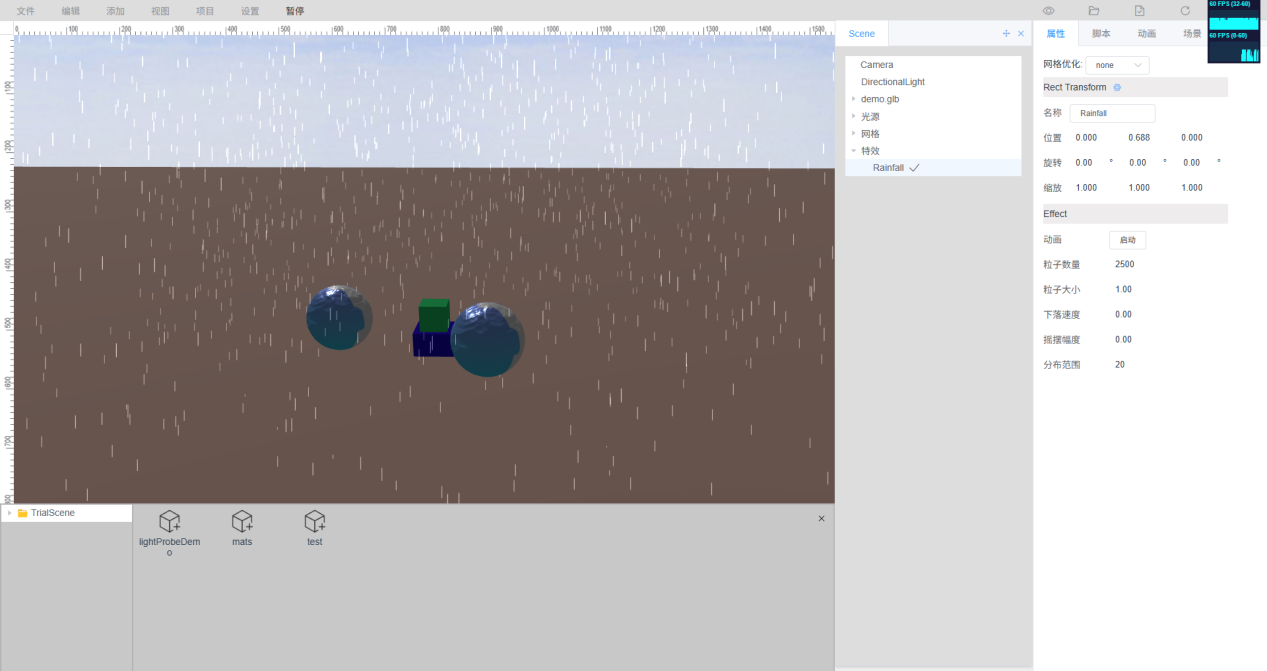

天气系统：支持雨、雪、雾、沙尘等天气模拟，可动态调整粒子密度、风速、能见度。天气效果可绑定实时气象数据，实现真实天气模拟。

数据接入与融合

实时数据流处理

平台内置数据连接器，支持多种工业协议与数据库的直连。数据连接器采用插件化架构，可动态扩展新协议。配置流程如下：

选择数据源类型（OPC UA、MQTT、MySQL等）。

填写连接参数（IP地址、端口、用户名、密码、数据库名等）。

测试连接，成功后进入数据点选择界面。

选择需要接入的数据点（如设备温度、压力），可预览实时值。

进行数据映射：将数据点绑定到三维模型的属性（如颜色、旋转角度、文本标签）。支持表达式计算（如温度值映射为颜色渐变）。

设置刷新频率、缓存策略、报警阈值（如温度>80℃触发报警）。

完成配置后，数据连接器自动运行，实时推送数据至前端。

数据连接器支持断线重连、心跳检测与数据缓存机制。在网络中断时，数据缓存至本地，恢复后自动上传历史数据。对于高频数据，支持采样率设置（如每秒采集20次，但前端每秒刷新1次）和数据聚合（如计算平均值、最大值、最小值），避免前端性能过载。

历史回放

实现“所见即所在”历史回溯：支持按时间轴回放历史，并同步三维场景状态（如设备历史数据），实现事件复盘。

数据清洗与预处理

平台内置数据清洗引擎，支持以下预处理操作：

缺失值处理：填充默认值、插值、剔除。

异常值检测：基于统计阈值，标记异常数据并触发报警。

数据转换：单位转换、归一化、差分计算。

数据聚合：按时间窗口（如5分钟平均）或空间区域聚合数据。

数据路由：将处理后的数据转发至多个目的地（如数据库、消息队列、外部API）。

动画与仿真功能

动画模块深度解析

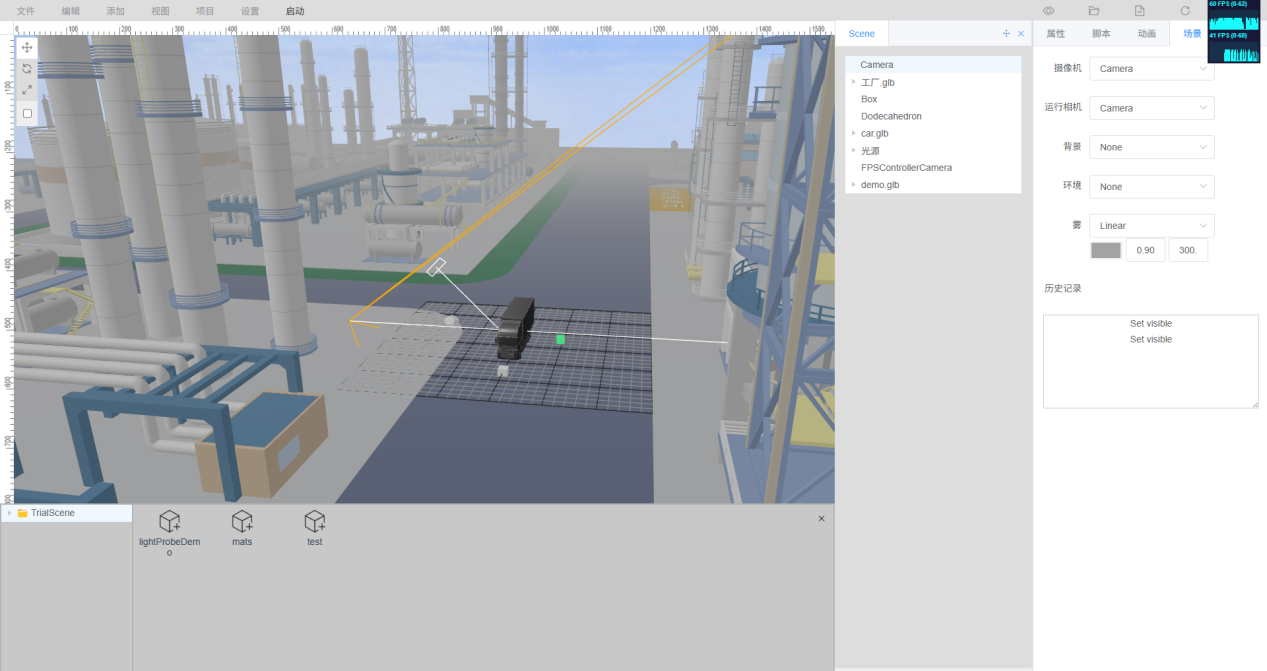

曲线动画

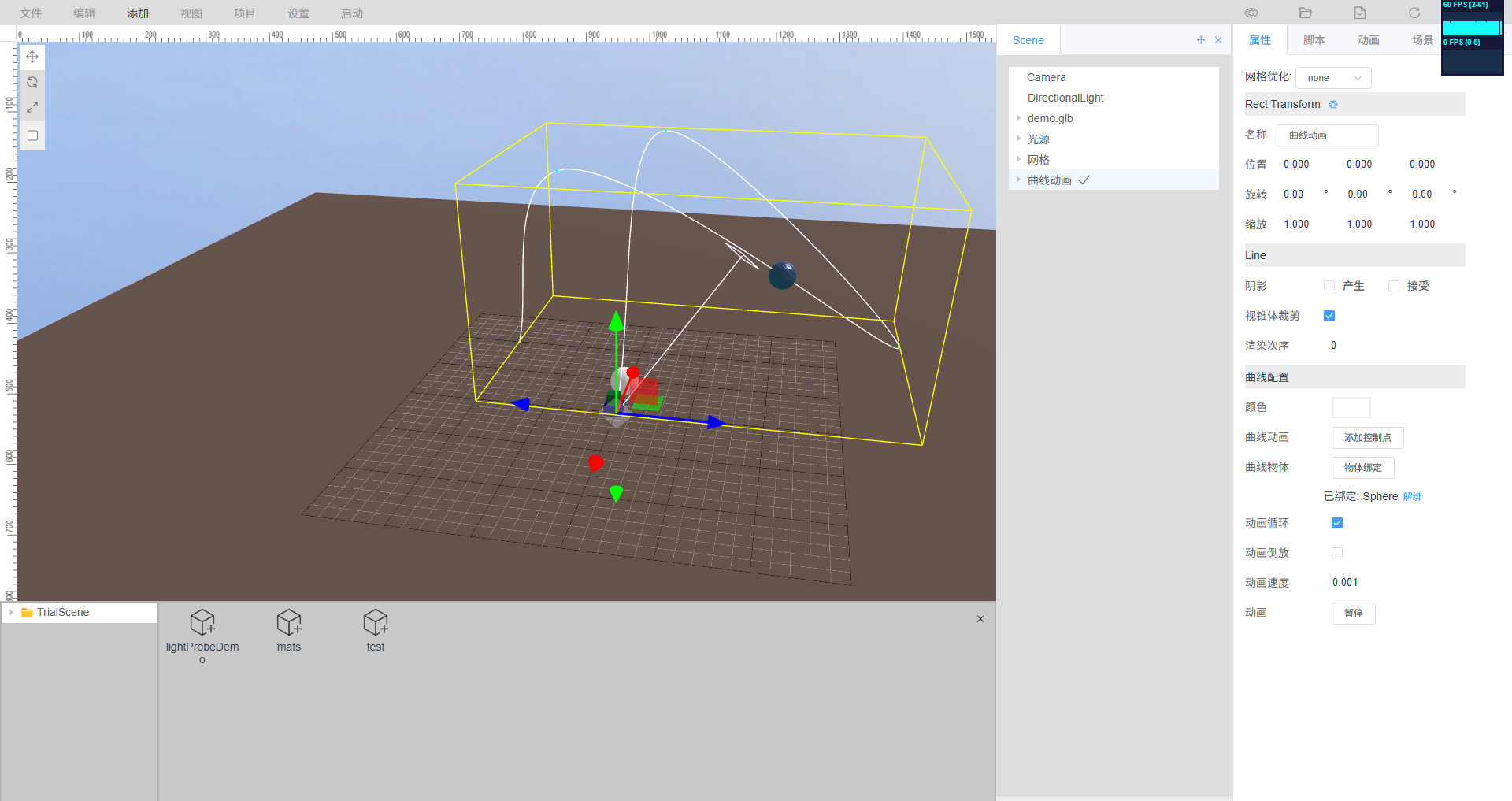

用户可在曲线上自定义添加或者移动控制点来设置曲线，将需要跟随曲线运动的物体绑定到曲线，启动动画即可让物体按曲线路径移动。另外曲线动画还可以配置速度，是否循环，倒放等功能。

关键帧动画

用户可在时间轴上添加关键帧，设置模型的位置、旋转、缩放、颜色、透明度等属性。关键帧之间自动插值，支持多种缓动函数（线性、加速、减速、弹性、弹跳）。关键帧动画可独立控制播放、暂停、停止、循环。

路径动画

用户可绘制三维路径（如贝塞尔曲线），模型沿路径移动。路径动画支持设置朝向模式（始终面向路径方向、固定方向、朝向目标点）。路径可绑定速度曲线，实现变速运动。

骨骼动画

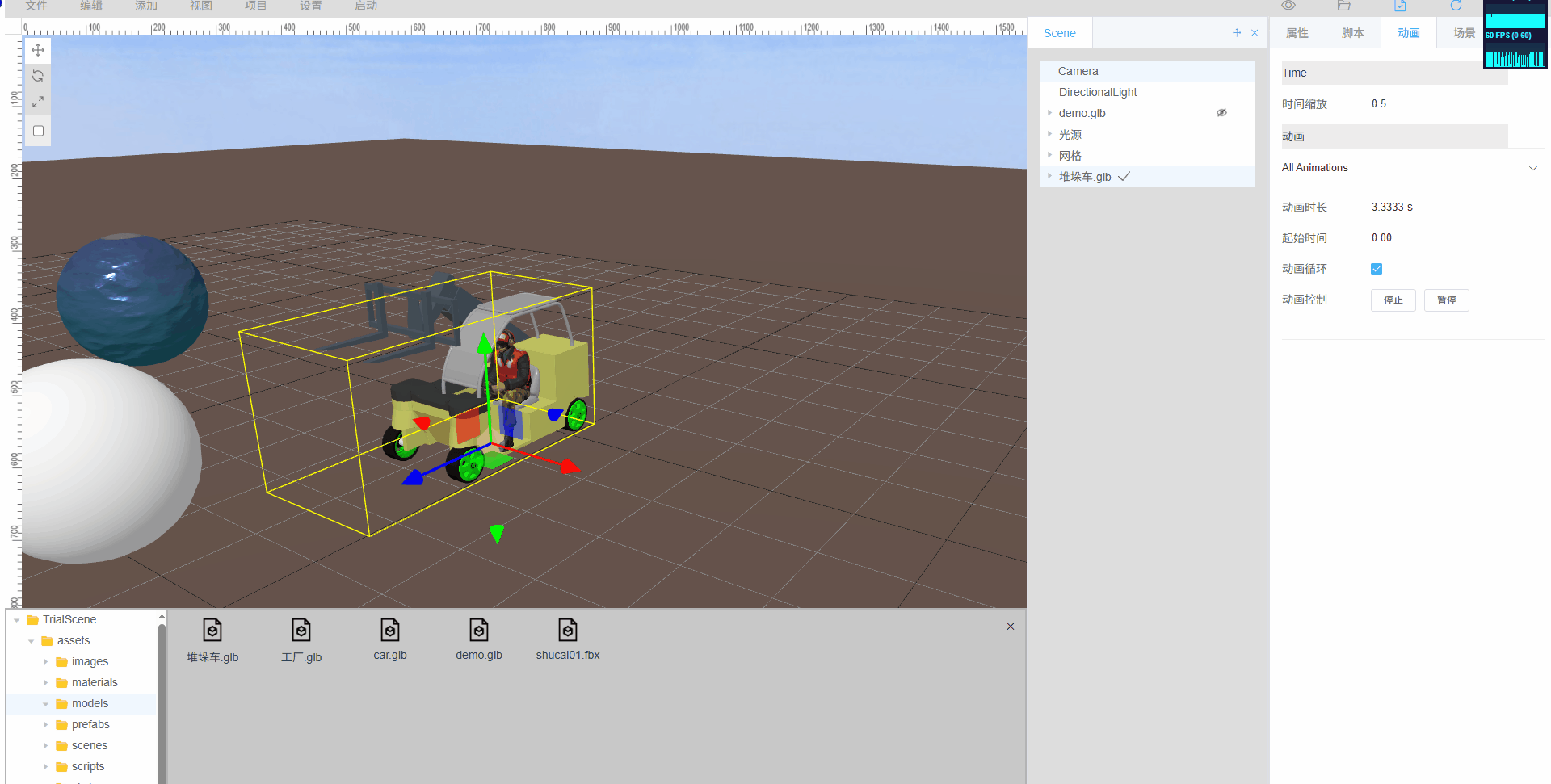

支持带骨骼的模型（如人物、机械臂）动画导入，保留原有骨骼动画。用户可在时间轴上调整骨骼姿态，或混合多个动画片段。

材质动画

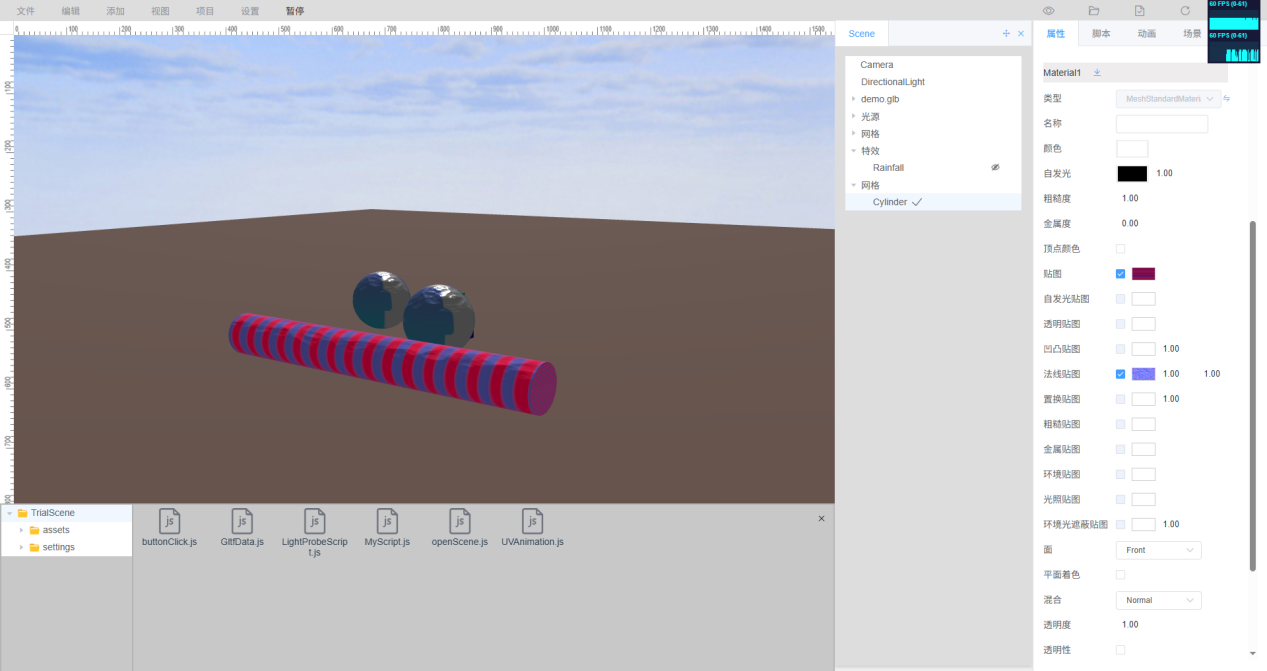

支持材质属性动画，如颜色渐变、纹理偏移、发光强度变化。材质动画常用于警示效果（如报警闪烁）。下图：材质UV动画

序列动画

将多个动画片段按顺序组合，支持条件跳转（如根据数据值选择不同分支）。序列动画可嵌套，形成复杂动画流程。

动画触发器

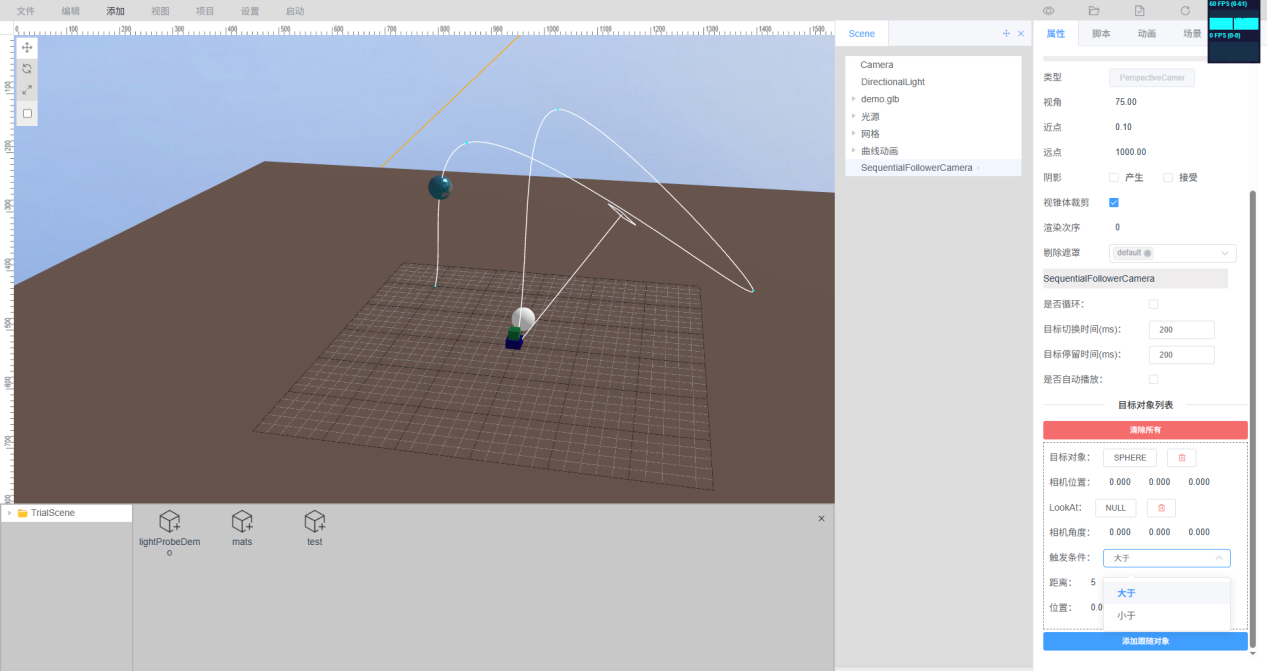

动画可绑定事件触发器，如播放到特定时间点触发交互动作，或接收外部信号（如数据变化）触发动画。如下图：可以设置按距离【大于/小于】触发某个条件。

仿真引擎详解

平台内置轻量级物理仿真能力，支持以下物理行为：

刚体运动

支持刚体的线性运动、旋转、碰撞检测。碰撞检测基于包围盒或精确网格，碰撞响应可设为反弹、停止或触发事件。

重力模拟

可设置重力加速度，模拟自由落体、抛体运动。

关节约束

支持铰链关节、滑动关节、固定关节，用于模拟机械臂、门、活塞等。

粒子系统

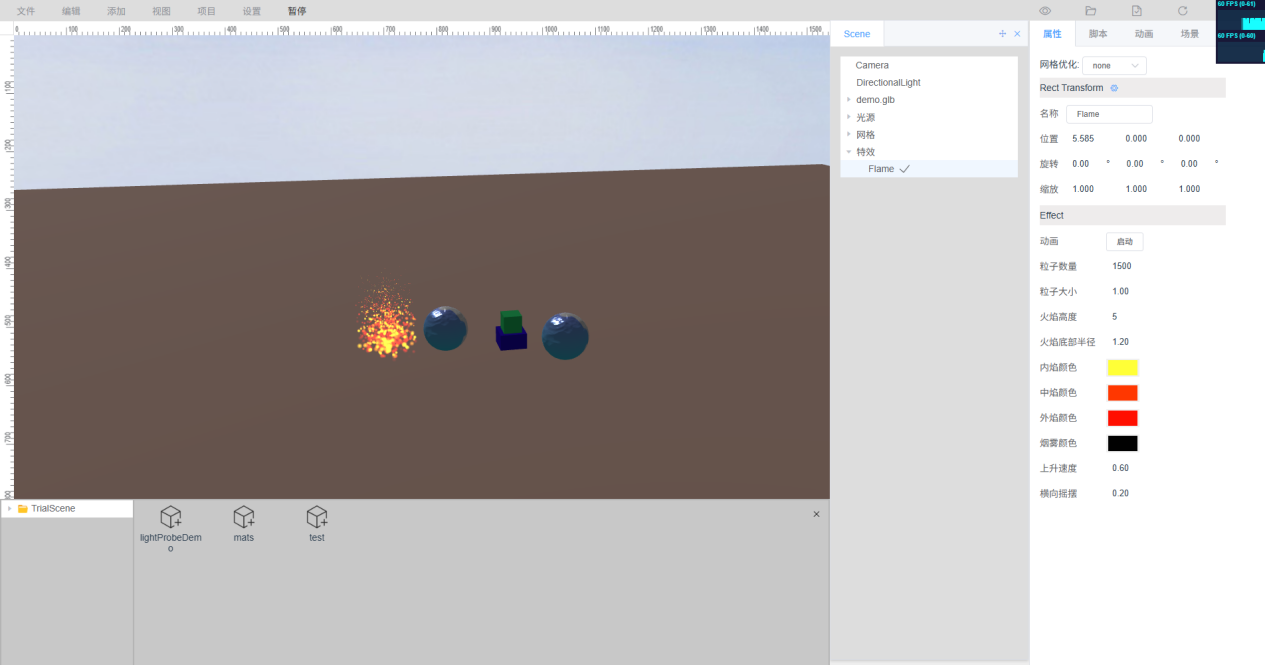

用于模拟火焰、烟雾、水流、人群等，支持物理场（风力、重力）影响。

仿真引擎可与实时数据结合，实现数据驱动的物理仿真。例如，在军事仿真中，根据雷达数据实时计算导弹飞行轨迹，并显示落点预测。在工业仿真中，根据设备载荷数据模拟结构变形。（模拟火焰效果图如下）

仿真回放与数据分析

平台支持“仿真回放”功能，记录所有仿真过程数据（如位置、速度、事件），可按时间轴回放，便于事后分析与培训演练。回放时可暂停、快进、慢放，并同步显示数据图表。仿真结果可导出为视频或报告。

3.4 POI标签与交互开发

POI批量生成与模板管理

针对大规模空间对象管理需求，平台提供POI批量生成功能。操作流程如下：

在场景中框选多个模型（如村庄中所有房屋），或通过属性筛选（如选择所有类型为“风机”的模型）。

选择“批量生成POI”，系统自动提取每个模型的名称、坐标、属性字段，生成Excel模板。

用户在Excel中编辑标签内容，可添加自定义字段（如负责人、电话、状态）。支持富文本格式（如HTML标签），可嵌入图片链接、图标。

将编辑后的Excel重新导入平台，系统自动为每个模型生成POI标签，并根据模板样式统一配置。

POI系统支持标签样式模板化管理，用户可预设多种标签风格，如：

简约型：仅显示名称，悬浮时显示详情。

信息密集型：显示名称、关键属性、状态图标，可配置多行。

动态型：标签内容随时间或数据变化，如显示实时数据曲线。

标签内容支持动态数据绑定，如显示设备实时温度，当温度变化时标签颜色自动改变。标签还可作为交互入口，点击后弹出详情面板或跳转至其他场景。

交互事件系统高级特性

触发器类型

鼠标事件：点击、双击、悬停、拖拽、滚轮。

键盘事件：按键按下、释放。

场景事件：相机移动、场景加载完成、物体进入视野。

数据事件：数据更新、阈值触发、数据变化率触发。

定时事件：单次定时、循环定时、倒计时。

系统事件：启动、关闭、错误。

动作类型：

模型操作：显隐、颜色变化、透明、移动、旋转、缩放。

动画控制：播放、暂停、停止、跳转。

UI操作：弹窗、关闭弹窗、更新UI内容。

场景操作：切换场景、重置相机、加载新模型。

数据操作：刷新数据、写入数据（如发送指令至PLC）。

网络请求：调用REST API、WebSocket发送消息。

逻辑编排

提供可视化流程图编辑器，支持以下节点：

条件判断：IF-ELSE，支持比较（等于、大于、包含）和逻辑运算（AND、OR）。

循环：FOR、WHILE，可遍历数组或重复执行。

并行：同时执行多个动作，等待所有完成或任一完成。

延迟：等待指定时间后继续。

脚本：嵌入JavaScript代码，实现复杂逻辑。

子流程：调用其他已定义的流程，支持嵌套。

事件链

允许将多个交互动作串联执行，如“点击→高亮→弹窗→播放动画→跳转页面”，实现复杂业务流程的可视化引导。

语音交互

支持语音指令触发交互，未来将集成自然语言理解，实现“说一句，控三维”的智能操作体验。语音识别基于本地或云端引擎，支持自定义指令集。

行业应用案例与技术实现

数字孪生技术已从航空航天、工业制造等传统领域，向智慧城市、医疗健康、水利、能源、建筑、农业、文化遗产保护等经济社会各领域全面拓展。相关行业应用请访问www.cgsims.com详细了解。

智能制造领域

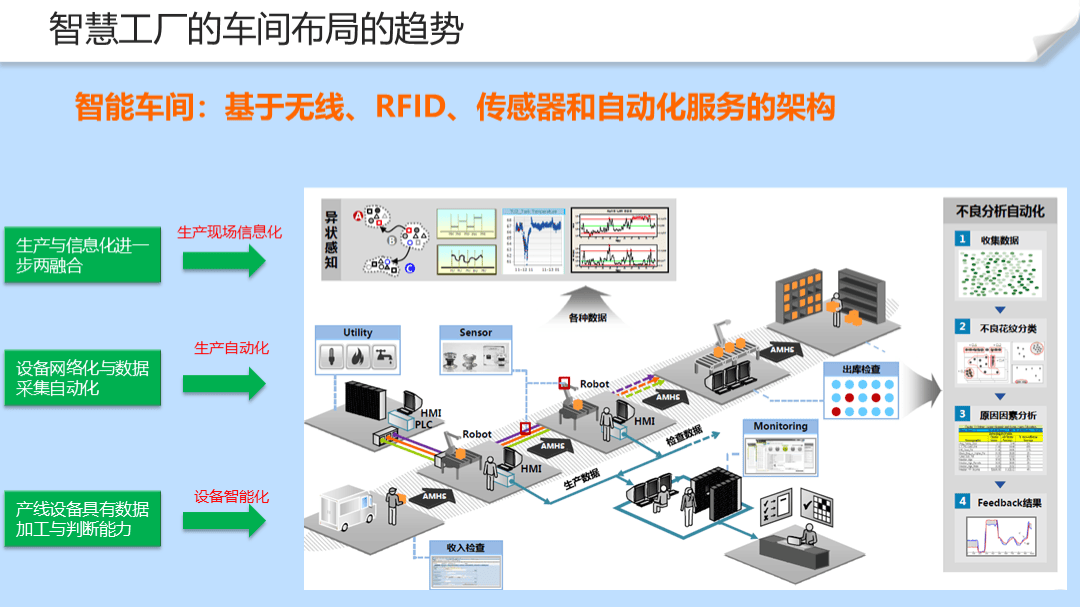

数字工厂全流程监控

项目背景

某汽车制造企业拥有冲压、焊装、涂装、总装四大车间，设备种类多、数据量大，传统监控系统为二维组态界面，难以直观反映生产线整体状态。企业希望建设数字孪生工厂，实现设备实时监控、故障预警、生产优化。

技术实现

模型构建：导入四大车间的BIM模型（Revit格式），保留设备层级结构。对于关键设备（如机器人、AGV），使用SolidWorks模型替换，保留动画能力。

数据接入：通过OPC UA协议连接车间PLC，采集设备状态（运行、停机、故障）、产量、温度、电流等数据。接入MES数据库（MySQL），获取工单信息、物料库存。

场景编辑：在MasterBlue中搭建车间布局，调整设备位置，添加环境特效。使用画刷工具创建辅助设施（如安全围栏、指示牌）。为每个设备绑定数据映射，如根据温度值改变设备颜色（绿色正常、黄色预警、红色报警）。

动画配置：为AGV小车设置路径动画，根据实时调度系统数据驱动小车移动。为机器人设置循环动画，模拟焊接、搬运动作。当设备故障时，触发闪烁动画并弹出报警窗口。

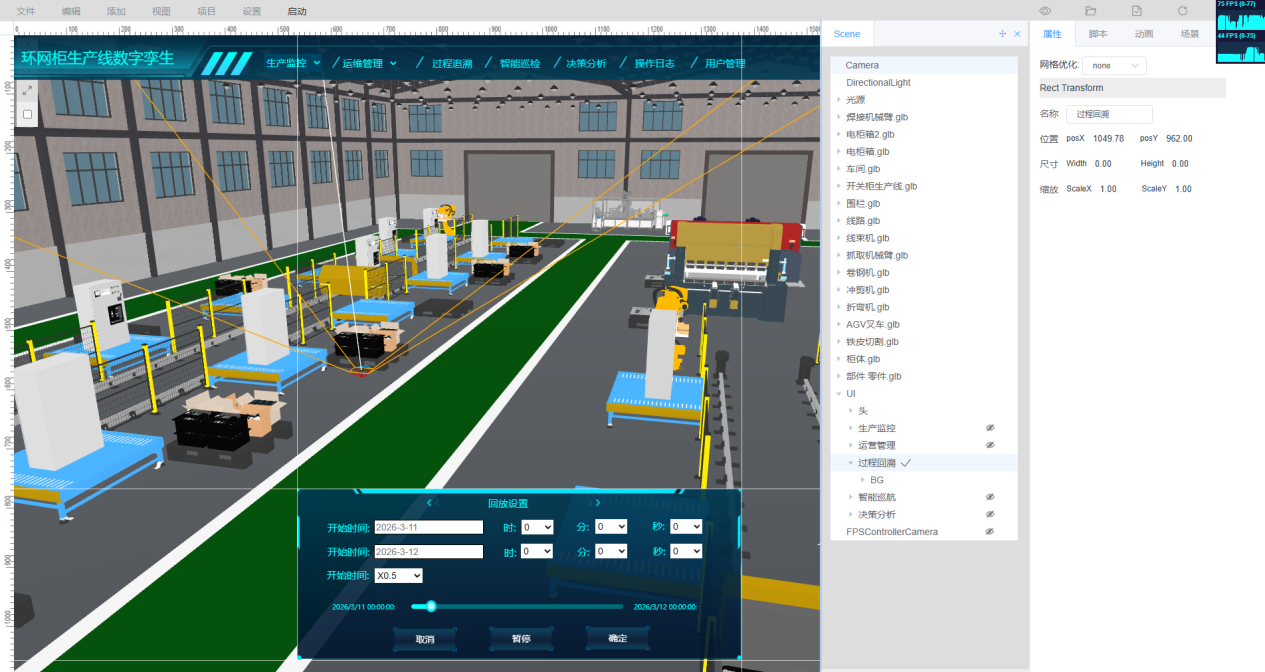

交互开发：配置点击设备弹出详情面板，显示实时数据曲线、历史维修记录、操作手册。配置定时刷新生产看板，显示当日产量、OEE（设备综合效率）。配置语音指令：“显示冲压车间”切换相机视角。

MES集成管理优化

项目背景

某环网柜制造企业需要对MES进行所见即所得的管理优化。

技术实现：

模型导入：车间模型1：1制作。

孪生体设置：编辑设置所有需要数据驱动的孪生体。

数据驱动：将加工过程中的plc数据实时映射到模型上。

MES集成：把开发好的监视页面挂载到MES系统中。

结果分析：在MES系统中可以所见即所得的看到每条生产线上的实时动态情况。

能源电力领域

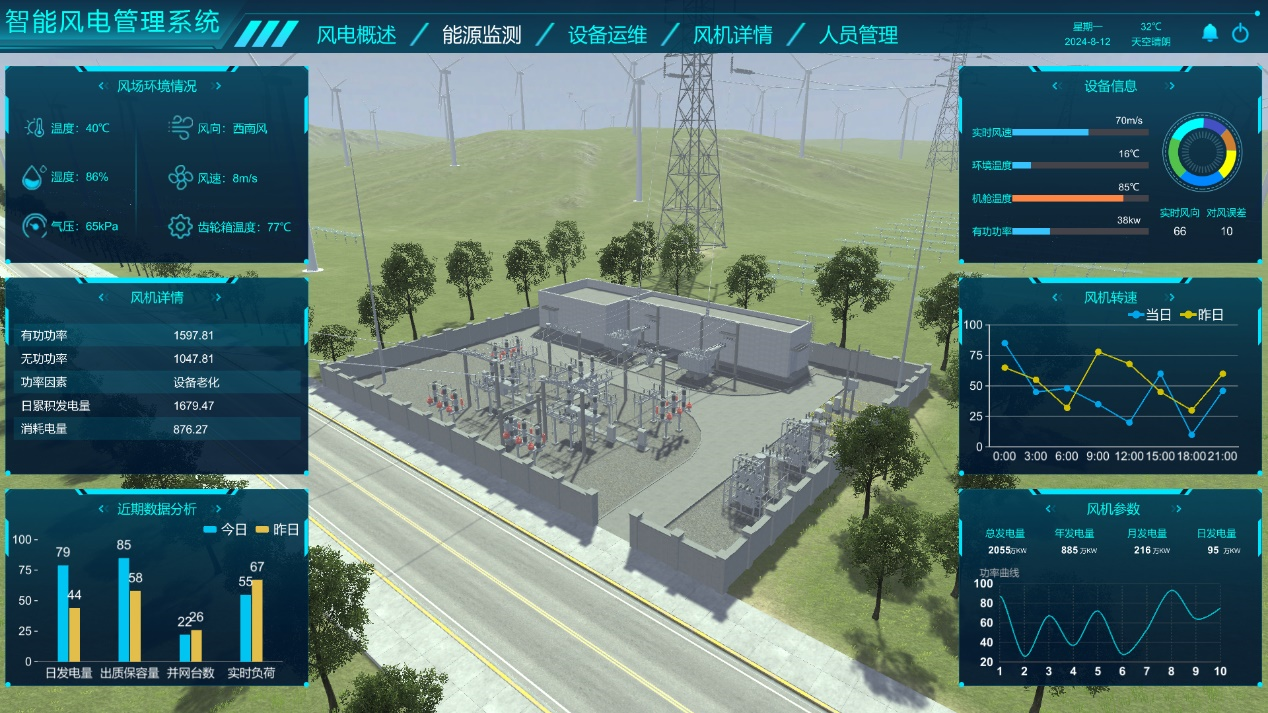

风电场数字孪生

项目背景

某风电场有50台风机，地处偏远，运维困难。需要建设远程监控系统，实现风机状态监测、发电预测、故障预警。

技术实现：

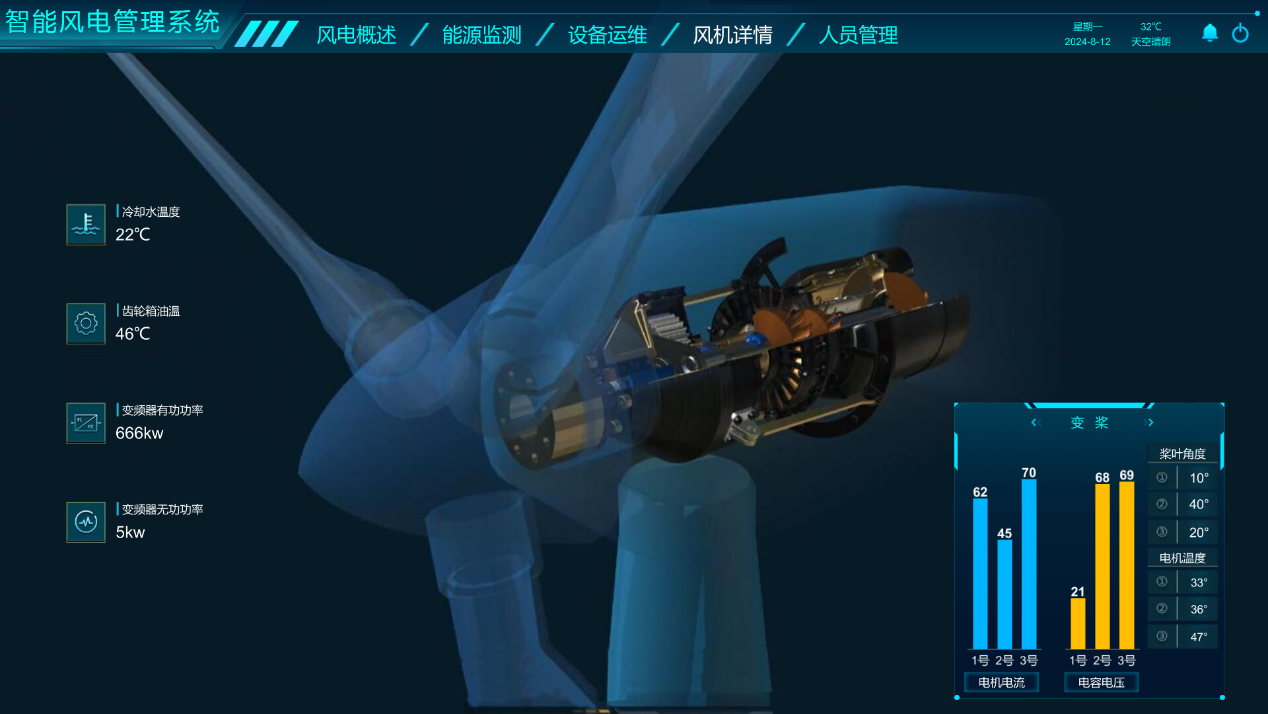

模型构建：使用风机厂家提供的三维模型（FBX格式），包含叶片、机舱、塔筒、基础。根据GPS坐标将风机布置在地形模型上。地形模型基于DEM数据生成，叠加卫星影像。

数据接入：通过Modbus TCP采集风机SCADA数据（风速、功率、转速、温度、振动）。接入气象站数据（风速、风向、气压、温度）。数据刷新频率1秒。

场景特效：添加天气系统，根据实时气象数据模拟雨、雾效果。添加云层动态阴影，增强真实感。

数据驱动动画：叶片转速根据实时风速动态调整；机舱偏航根据风向调整；功率曲线显示在风机旁边的小面板上。

故障预警：设置振动阈值，当振动超标时，风机模型变红，并弹出故障代码和建议维修措施。结合机器学习模型，预测未来7天可能发生的故障，提前生成工单。

协同优化：基于全场数据，动态调整各风机偏航角度和桨距角，最大化整体发电效率。优化算法在后台运行，结果实时展示在三维场景中。

智能电网运维

项目背景

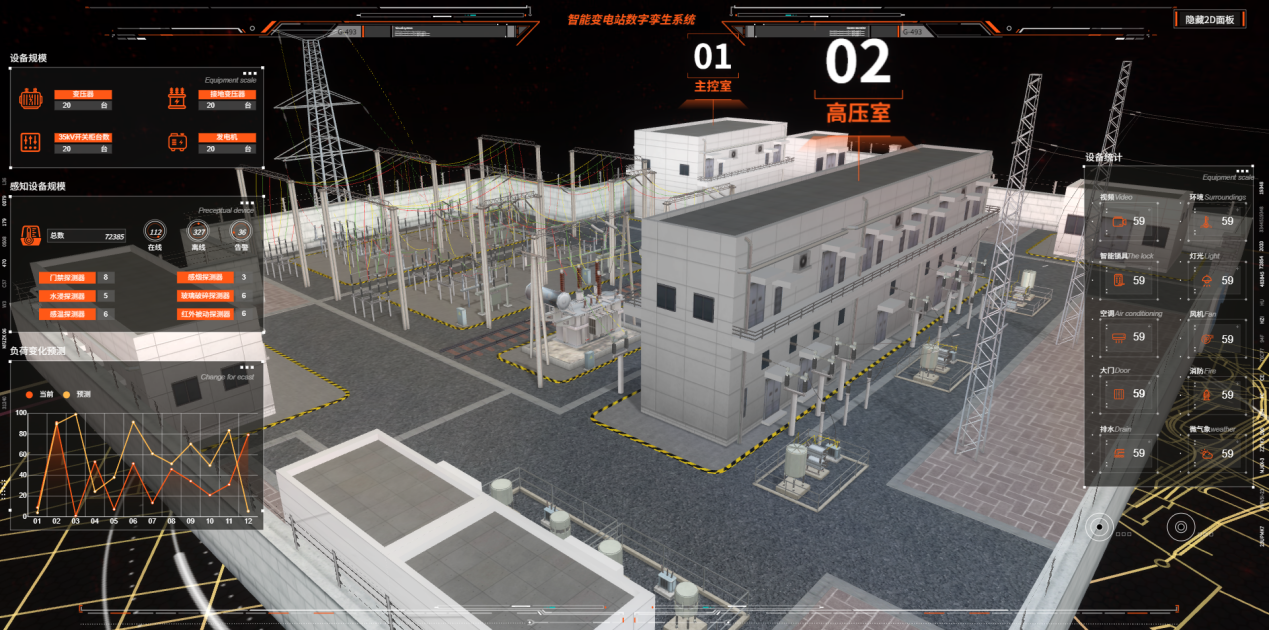

某市供电公司需要对辖区内的变电站、输电线路进行可视化管理，实现巡检路线规划、设备状态监测、应急演练。

技术实现

模型构建：导入变电站BIM模型，包含变压器、断路器、隔离开关等。输电线路模型通过杆塔坐标自动生成导线弧垂。

数据接入：通过104协议接收在线监测装置数据（如绝缘子泄漏电流、导线温度）。

巡检模拟：规划无人机巡检路线，在三维场景中模拟飞行路径，预演巡检过程。无人机视角可切换，检查设备细节。

故障模拟：模拟某条线路跳闸，三维场景中显示故障点，自动弹出故障信息，并给出隔离方案和抢修路径。

应急演练：在虚拟环境中模拟台风过境，观察线路风偏、倒塔风险，优化应急预案。

项目收益：

巡检效率提升40%，通过预演优化路线。

应急响应时间缩短50%，通过可视化指挥调度。

智慧城市与基础设施

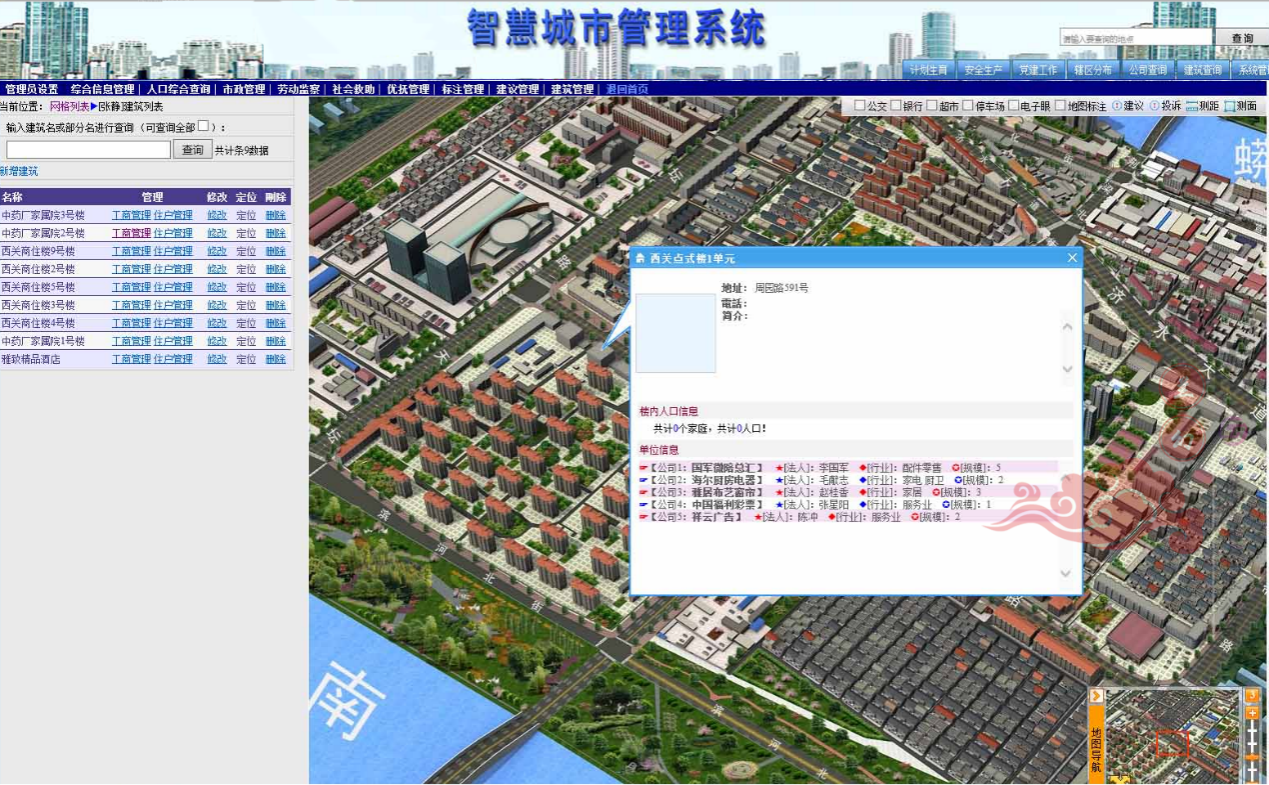

城市数字底座

项目背景

某市新区需要建设城市大脑，汇聚规划、交通、环保、安防等多源数据，实现一张图管理。

技术实现

模型构建：基于倾斜摄影模型（OSGB）构建城市实景三维，覆盖100平方公里。导入规划方案BIM模型，叠加在实景上。

数据接入：接入交通流量数据（卡口、地磁）、环境监测数据（AQI、噪音）、人口热力图（手机信令）、视频监控流。所有数据实时映射到三维场景中。

场景编辑：添加POI标签标注重要建筑、设施、事件。使用画刷工具绘制道路标线、人行道。添加动态车辆模型，根据交通流量数据模拟车流。

城市仿真：模拟暴雨内涝过程，基于地形数据和降雨预报，计算积水范围和深度，高亮危险区域。模拟突发事件（如化工厂泄漏），根据风向扩散模型，展示影响范围，辅助疏散决策。

交互开发：提供多级缩放，宏观查看城市整体，微观查看建筑细节。支持框选区域统计人口、建筑数量。配置点击建筑弹出详细信息（如楼层、用途、物业联系方式）。

智慧水利

项目背景

某流域水利部门需要建设数字孪生流域，实现防洪四预（预报、预警、预演、预案）。

技术实现：

模型构建：基于DEM数据生成流域地形，叠加卫星影像和倾斜摄影模型（重点区域）。导入水利工程BIM模型（大坝、水闸、泵站）。

数据接入：接入水文站实时水位、流量、雨量数据（通过4G DTU）。接入气象预报数据（未来72小时降雨）。接入视频监控画面。

场景编辑：添加水位标识线、洪水风险区划图层。使用路线工具绘制河道中心线。

洪水预演：根据降雨预报，运行水文模型（如HEC-RAS），计算洪水演进过程。结果以动画形式展示，不同水深用颜色表示，并显示淹没范围、最大淹没深度。

预警与预案：当预测水位超过警戒线，自动向相关责任人发送预警，并在三维场景中闪烁警示。模拟溃坝情景，展示下游淹没范围，辅助制定人员转移方案。

交互开发：支持点击水文站查看实时水位过程线，点击视频查看实时监控。支持历史洪水回放，对比当前形势。

生态合作与未来展望

生态系统建设

MasterBlue孪生平台积极构建开放共赢的生态系统，通过提供标准API接口、行业模板库与开发者社区，吸引系统集成商、软件开发商与行业专家共同参与平台建设。

分销代理：面向区域代理商，提供销售培训、技术支持、市场活动支持，共同拓展市场。

项目交付：面向系统集成商，提供项目交付培训、远程技术支持、定制开发服务，确保项目成功。

解决方案定制：面向行业解决方案提供商，联合开发行业模板、插件，共享收益。

平台已建立完善的开发者支持体系，包括：

在线文档：提供详细的API文档、SDK使用指南、常见问题解答。

开发者社区：论坛、问答、博客，开发者可交流经验、分享代码。

技术培训：定期举办线上/线下培训课程，认证考试，颁发证书。

技术支持热线：7×24小时技术支持，保障开发者问题及时解决。

未来技术展望

未来，平台将持续深化AI算法集成能力，探索大模型在三维语义理解、自动建模、智能问答等方面的应用。

AI生成三维内容

基于文本描述或图片，自动生成三维模型、材质、动画。例如，输入“一个红色的风机”，自动生成模型并贴图。输入“施工进度模拟动画”，自动生成关键帧序列。

大模型语义理解

用户可通过自然语言与三维场景交互，如“显示所有温度过高的设备”，系统自动理解并执行。语音助手可回答场景相关问题，如“昨天这个区域发生了哪些事件？”。

强化学习优化仿真

结合强化学习算法，自动优化工业流程、交通信号配时、能源调度等，并在三维场景中可视化优化过程。

元宇宙融合

支持VR/AR设备接入，打造沉浸式数字孪生体验。在工业元宇宙方向，支持多人协同虚拟巡检、远程专家指导（AR标注）、虚拟培训等创新应用，推动制造业向虚实融合的新范式演进。

数字孪生体标准

参与数字孪生国际/国家标准制定，推动模型格式、数据接口、互操作性的标准化，促进产业链协同。

附录：术语表

以上技术文档全面阐述了MasterBlue孪生平台的技术架构、核心功能与行业实践。如需特定模块的深入解析（如API接口文档、高级动画配置指南、信创适配清单），欢迎进一步提出细化需求，我们将为您补充详细资料。
