二氧化碳PVT曲线测定虚拟仿真系统
二氧化碳PVT曲线测定实验装置 LPK-SPVT

装置功能:
1、学习和掌握CO2的P-V-T关系曲线测定方法和原理;
2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象,增强对临界状态的感性认识和热力学基本概念的理解;
3、测定CO2的PVT数据,在P-V图上绘出CO2等温线;
4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。
详情

二氧化碳PVT曲线测定虚拟仿真系统 LPK-SPVT

装置功能:
1、学习和掌握CO2P-V-T关系曲线测定方法和原理;
2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象,增强对临界状态的感性认识和热力学基本概念的理解;
3、测定CO2PVT数据,在P-V图上绘出CO2等温线;
4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。

二氧化碳PVT曲线测定虚拟仿真系统主要配置

精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、超级恒温水浴,温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。

水:自带蓄水箱。

电:电压AC220V3kW,标准单相三线制。每个实验室需配置12个接地点(安全地及信号地)。

二氧化碳PVT曲线测定虚拟仿真系统技术参数

1、操作条件:不大于50℃,不大于10MPa

2、高压容器用45号钢一次性加工成型,表面采用镀铬处理。

3、玻璃毛细管:承压≤10MPa,长度600mm

4、玻璃夹套:带刻度,温度传感器测口。

透明有机玻璃保护罩,φ250×760mm

5、活塞式压力计:检验压力范围0-60MPa,可设定最高压力。

6、指针式压力表:范围0-10MPa,精度0.4%FS

7、温度传感器:Pt100,显示分度0.1℃

8、超级恒温水浴:无氟环保制冷,带循环泵,温度范围-5100℃,控温精度0.1℃

9、额定电压:220V,总功率:3kW

10、外形尺寸:1200×500×1700mm,外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

11、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。



系统功能

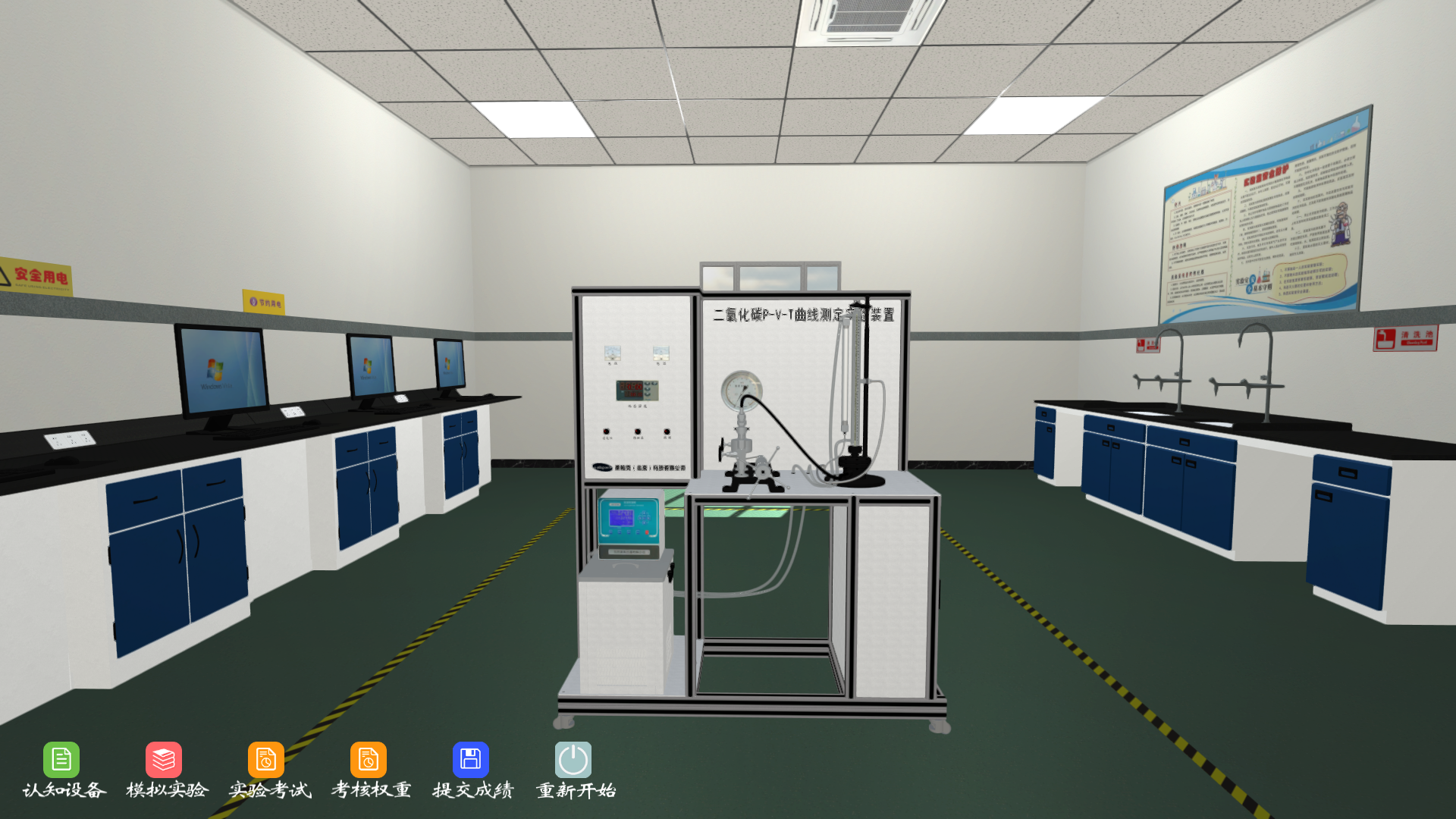

1. 认知设备

注:该实验所有需用装置已如数还原至虚拟仿真系统内。

操作者在此模块,鼠标点击想要认识的设备,场景中便会提示出关于该设备详细的介绍。

二氧化碳PVT曲线测定虚拟仿真系统

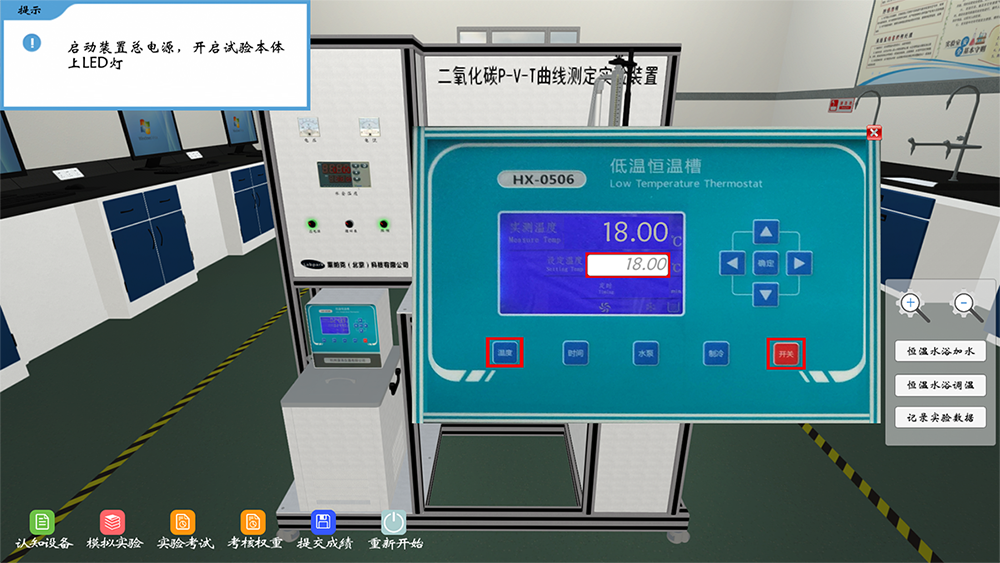

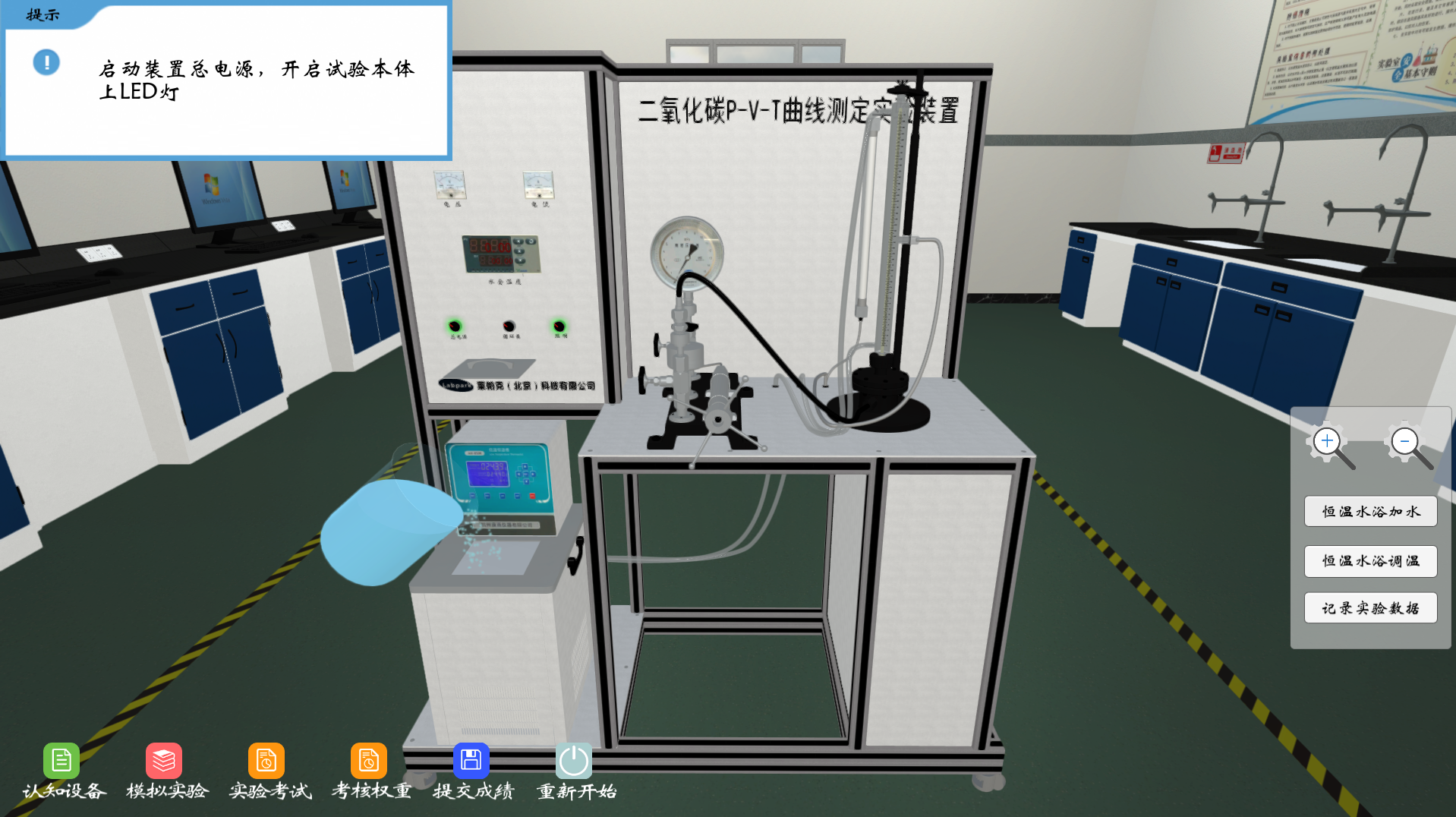

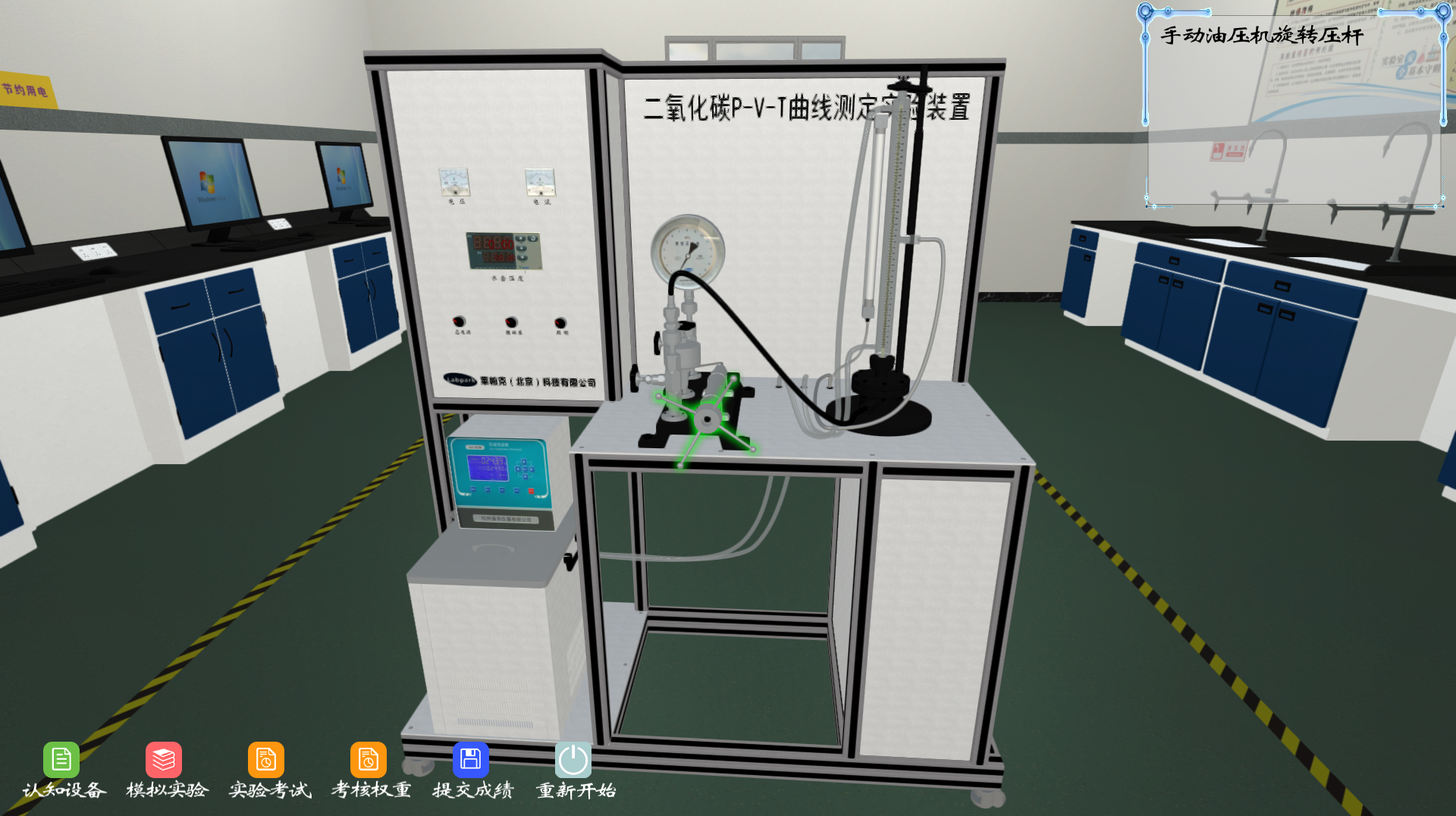

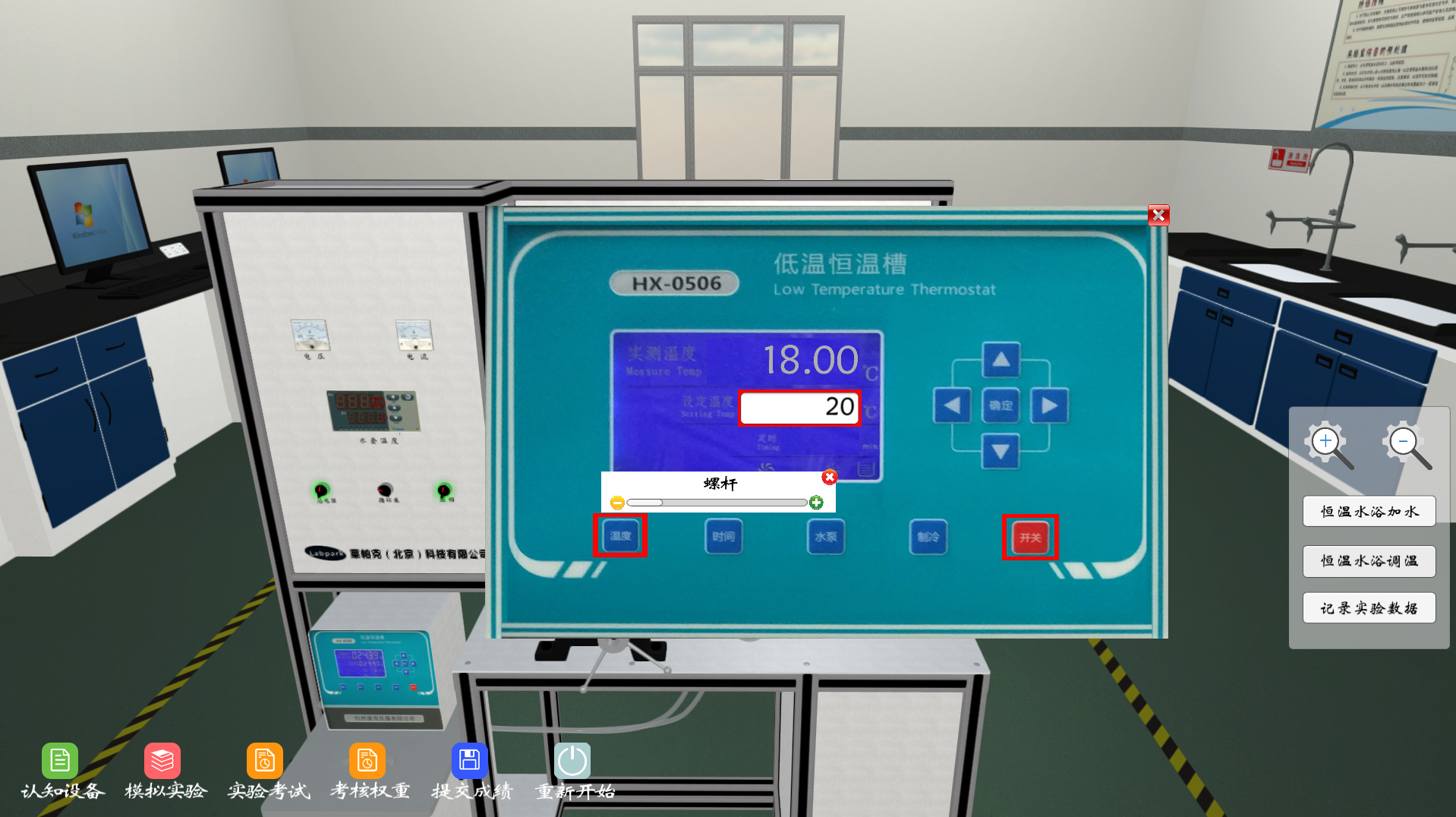

2. 模拟实验

虚拟仿真系统中最重要的板块除了认识这些设备原理外,还需要进行模拟实验,现实中由于设备的缺乏,使学生们接触到实验设备的情况越来少之,虚拟仿真系统便成功的解决了这一窘迫,操作者可以在仿真场景中进行二氧化碳PVT曲线测定实验,操作过程中,系统会根据对应流程,进行提示,引导操作者顺利完成实验。

二氧化碳PVT曲线测定虚拟仿真系统

3. 实验考试

实验考试同模拟考试场景一致,但不同的是实验考试内无操作步骤提示,操作者需要熟记操步骤,认真完成每一步实验内容,并完成考核,提交成绩。

此项成绩代表学生真实学习水平。

二氧化碳PVT曲线测定虚拟仿真系统

4. 考核权重

该实验分为多个流程,每个流程分数值都可单独进行设置。学员在进行实验时,系统按照设定分值自动评分。

二氧化碳PVT曲线测定虚拟仿真系统

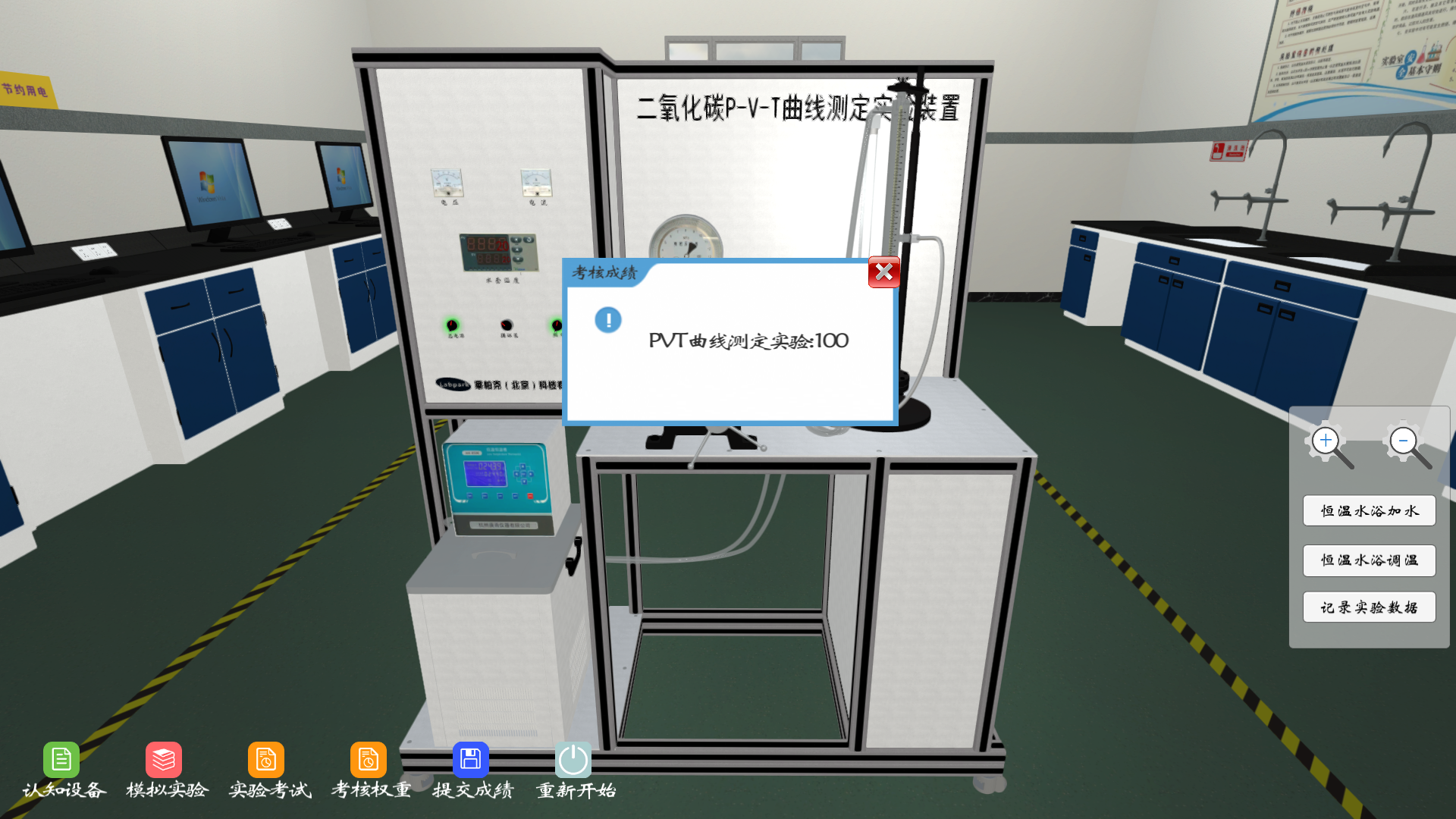

5. 提交成绩

实验考试完成后,提交个人成绩。

二氧化碳PVT曲线测定虚拟仿真系统

6. 重新开始

实验需要多加练习,这样在进行实验考试时才能够得出相应高分值,启用重新开始模块,操作者即可反复进行该虚拟仿真系统实验。

二氧化碳PVT曲线测定虚拟仿真系统

原始的化工实验室虽然可以同学生面对面进行教学实验,但由于设备耗资巨大,无法满足学生实验需求,导致教学质量无法提升,而化工实验又会接触一些化学药品,在实验的过程中很可能会发生危险事件,所以,目前化工专业教学普遍改为线上化,利用虚拟仿真系统,实验人机交互,让学生在虚拟仿真系统内体验真实的实验,虚拟仿真系统可实现多人同时在线,教师一体化,学生也可自主学习,进行实验等操作。

虚拟仿真系统目前已经在各大行方教学内普及,属于一种新兴式教学,能够让学生提升学习兴趣、新鲜感等。

河南兰幻,专业研发虚拟仿真系统数年,为高职院校研发提供数项系统、学习平台,成就数万学子深度学习。

河南兰幻也是您身边的虚拟仿真实训专家。
