填料吸收虚拟仿真系统

填料吸收化工虚拟仿真系统:

填料吸收化工虚拟仿真系统是化工虚拟仿真的一种,目前,仿真软件琳琅满目,挑选适合的虚拟仿真软件与学生的认识实习和生产实习相结合,即可以让学生在学习理论知识的同时,学习实践知识,理论与实践相结合,增强学生的感性认识,解决学生对实际应用知识的欠缺问题,又能在进入工厂实习前使学生首先了解原理、中间产物、最终产品的生产原理、流程和重要工段的主要问题,节省了学生需要在工厂实习的时间和学生在这方面所需花费的资金。

详情

填料吸收虚拟仿真系统

什么是虚拟仿真系统?

随着时代的发展,虚拟仿真技术已经应用在生活的多处领域,那么究竟如何正确解释虚拟仿真呢?其实,虚拟仿真是以相同原理通过信息技术、系统技术及其应用领域中有关专业技术为基础,以计算机和各种物理效应设备为工具,利用系统创建的虚拟仿真模型对实际的或者是设想中的系统进行研究进一步呈现出来。它综合集成了计算机技术、网络技术、图形图像技术、多媒体技术、软件工程技术、信息处理技术、自动控制技术等多个高新技术领域的知识。

填料吸收化工虚拟仿真系统:

填料吸收化工虚拟仿真系统是化工虚拟仿真的一种,目前,仿真软件琳琅满目,挑选适合的虚拟仿真软件与学生的认识实习和生产实习相结合,即可以让学生在学习理论知识的同时,学习实践知识,理论与实践相结合,增强学生的感性认识,解决学生对实际应用知识的欠缺问题,又能在进入工厂实习前使学生首先了解原理、中间产物、最终产品的生产原理、流程和重要工段的主要问题,节省了学生需要在工厂实习的时间和学生在这方面所需花费的资金。

因此引入虚拟仿真系统用于实践教学是增强学生感性认识、实际操作技能和提升实习实践教学效果的重要手段。重点结合我院实际情况分析虚拟仿真技术在实习实践教学中的具体应用。

化工虚拟仿真系统的优点:

1. 可以实现理论知识和实践知识的结合。

2. 具有直观性和可调节性。

3. 安全、绿色、经济。

填料吸收虚拟仿真系统装置型号: LPK-BAB

装置功能:

1、测定填料塔流体力学性能,分析比较不同喷淋密度下的载液点与泛点;
2、测定填料吸收塔不同喷淋密度下的体积传质系数;
3、实现在线实时分析实验数据;
4、管路及涡轮流量计内实验介质流动状态清晰可视;
5、全触摸集成化控制,高稳定数据传输,硬件加密。

功能模块

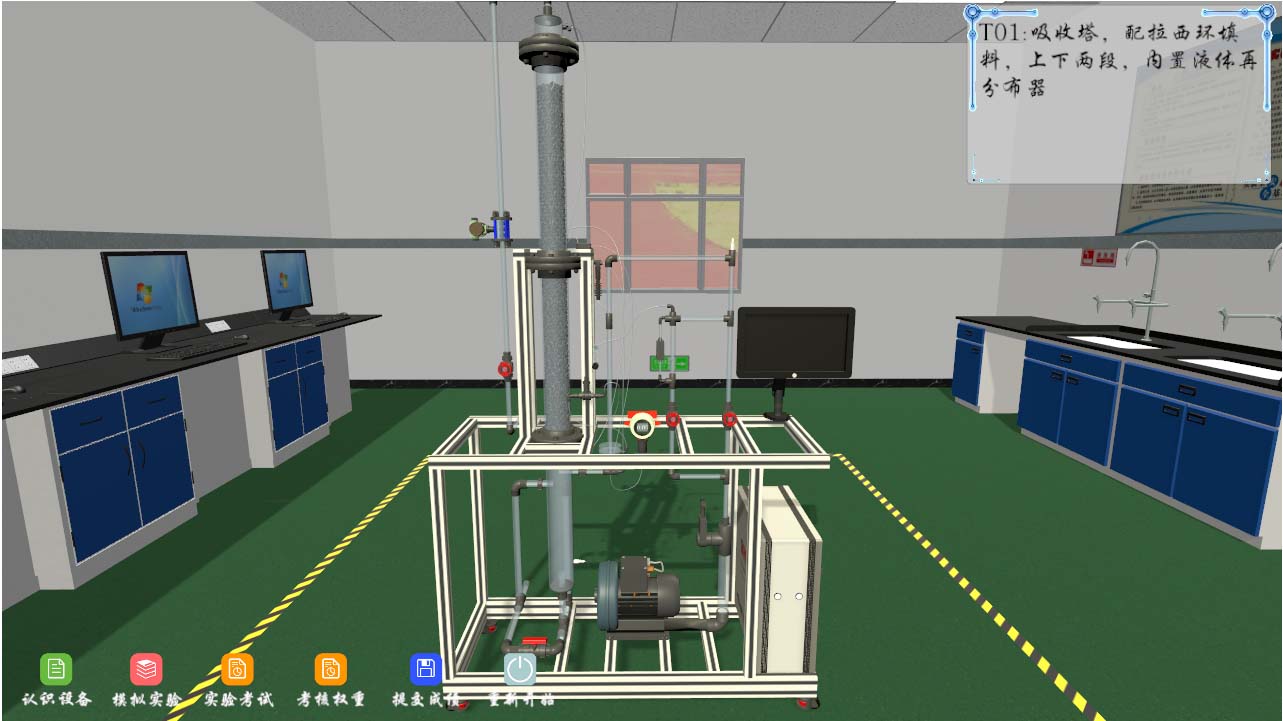

功能一:认识设备

要想实验,首先要做的便是认识实验设备,虚拟仿真系统第一个功能模块,便是让操作者充分认识设备,720全方位视角,鼠标点击单项设备,即出现该设备详细介绍说明。操作者可在此功能模块了解实验设备的构造及设备名称、意思用法。

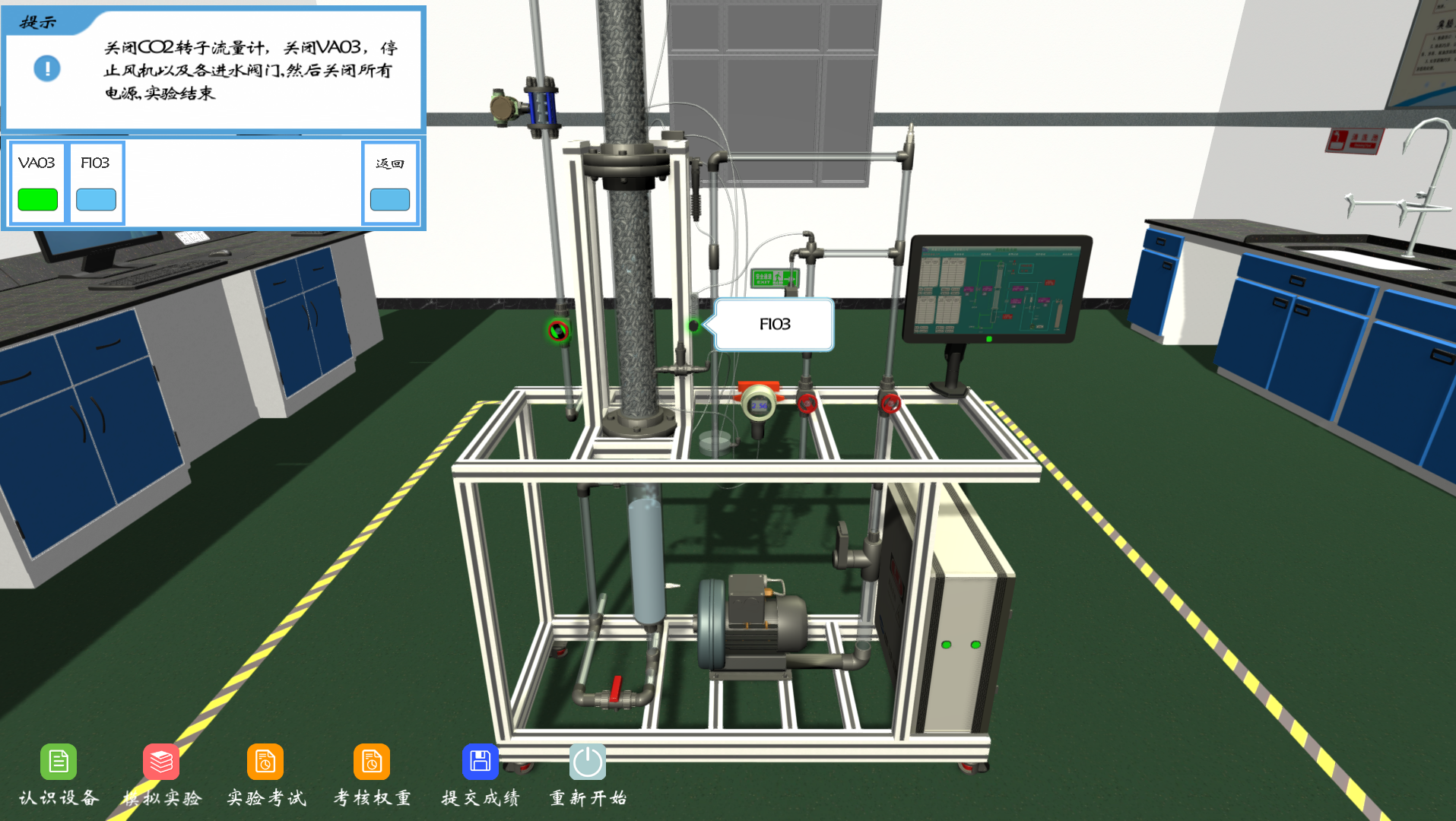

功能二:模拟实验

认识设备后,便开始进行实验流程学习,虚拟仿真系统内第二项功能,场景附带实验流程引导,帮助操作者共同完成实验,模拟实验提示中有按钮设置,点击按钮即可快速到达该阀门或设备界面处。

功能三:实验考试

注:实验无流程指引,无光标提示,操作者需要通过自身学习知识,进行虚拟仿真实验。实验考试具有权威性,结果会记录分数值。

实验步骤

(1)熟悉实验流程及弄清气相色谱仪及其配套仪器结构、原理、使用方法及其注意事项;

(2)打开混合罐底部排空阀,排放掉空气混合贮罐中的冷凝水;

(3)打开仪表电源开关及空气压缩机电源开关,进行仪表自检;

4)开启进水阀门,让水进入填料塔润湿填料,仔细调节液体转子流量计,使其流量稳定在某一实验值。(塔底液封控制:仔细调节液体出口阀的开度,使塔底液位缓慢地在一段区间内变化,以免塔底液封过高溢满或过低而泄气);

5)启动风机,打开CO 2钢瓶总阀,并缓慢调节钢瓶的减压阀;

6)仔细调节风机旁路阀门的开度(并调节CO 2调节转子流量计的流量,使其稳定在某一值;) 建议气体流量35 m3/h;液体流量0.6-0.8 m3/hCO2流量2-3L/min

7)待塔操作稳定后,读取各流量计的读数及通过温度、压差计、压力表上读取各温度、塔顶塔底压差读数,通过六通阀在线进样,利用气相色谱仪分析出塔顶、塔底气体组成;

8)实验完毕,关闭CO 2钢瓶和转子流量计、水转子流量计、风机出口阀门,再关闭进水阀门,及风机电源开关,(实验完成后我们一般先停止水的流量再停止气体的流量,这样做的目的是为了防止液体从进气口倒压破坏管路及仪器)清理实验仪器和实验场地。

注意事项

1)固定好操作点后,应随时注意调整以保持各量不变。

2)在填料塔操作条件改变后,需要有较长的稳定时间,一定要等到稳定以后方能读取有关数据。

功能四:考核权重

实验考试分值设置的地方,将流程细化,每一流程均有该分值,可单独设置,分值累加为总分值。

功能五:提交成绩

实验考试完成后,进行分值提交。

功能六:重新开始

重新开始进行实验。



河南兰幻软件技术有限公司作为中国虚拟仿真行业的领航者,一直致力于本科、大专、职高、中专等其他院校化工虚拟仿真硬件平台的研发工作。产品和技能多样化,囊括了基础化工行业的所有领域,开发了认知、模拟、实验实物虚拟仿真实验等多项专业化虚拟仿真教学平台,同时将3DAR增强现实技术、VR虚拟现实技术应用于其中。

河南兰幻,您身边的虚拟仿真实训专家。
