流体流动阻力测定实验装置

实验目的

1 、掌握流体流经直管和阀门时的阻力损失和测定方法,通过实验了解流体流动中能量损失的变化规律。

2 、测定流体流经阀门时的局部阻力系数ζ。

3 、测定直管摩擦系数λ与雷诺数 Re 之间的关系。

详情

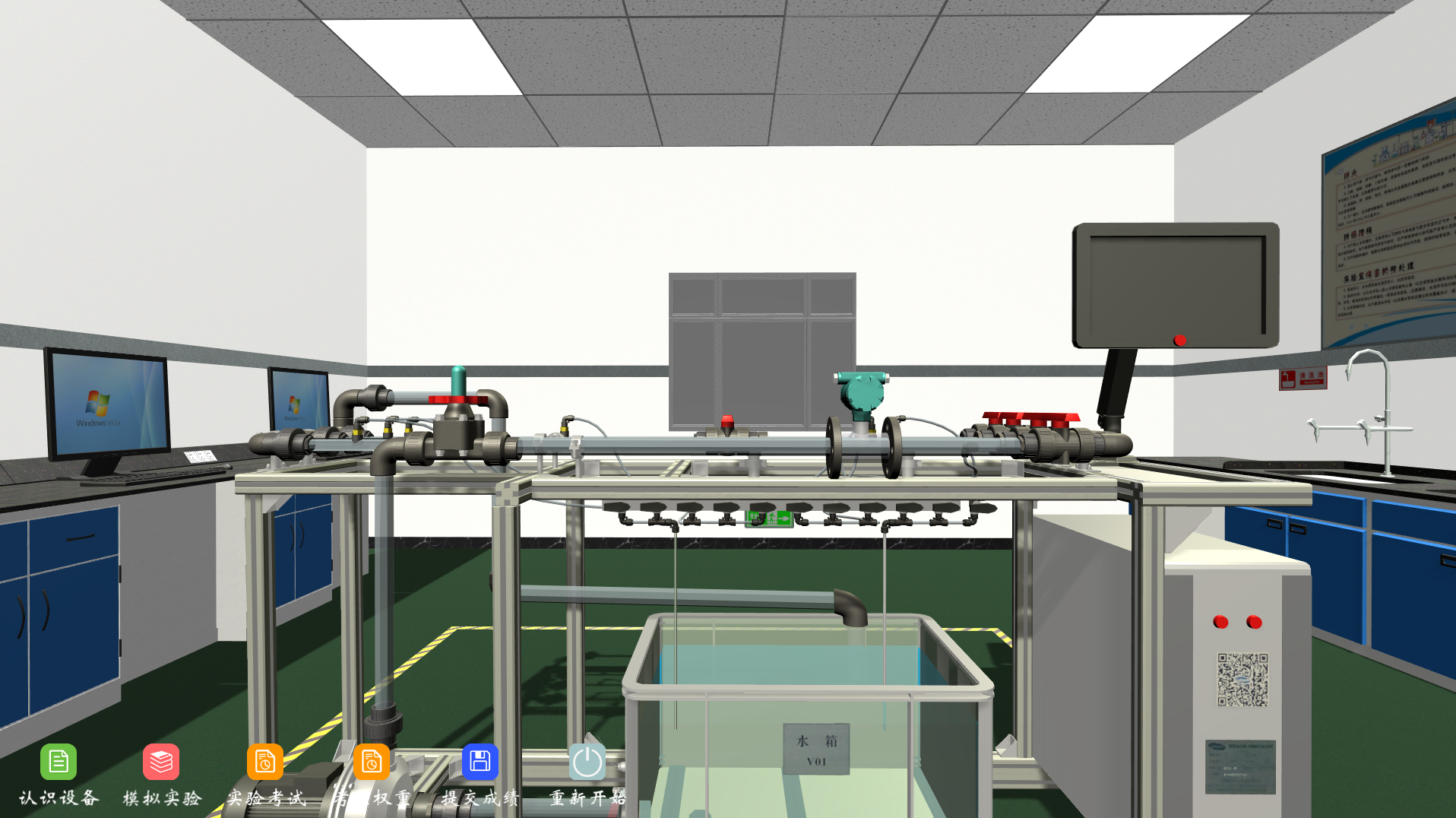

实验装置

虚拟仿真实训

虚拟仿真实训装置特点

1实验装置数据稳定,重现性好,能给实验者较明确的流体阻力概念。
2、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
3、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
5、管路取压采用工业标准均压环方式,取压稳定、准确;采用差压传感器测量,工艺美观,操作方便。
6、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察,实现全方位教学与实验。

实验目的

1 、掌握流体流经直管和阀门时的阻力损失和测定方法,通过实验了解流体流动中能量损失的变化规律。

2 、测定流体流经阀门时的局部阻力系数ζ。

3 、测定直管摩擦系数λ与雷诺数 Re 之间的关系。

装置功能

1、测定直管阻力损失及λ与Re的关系,验证在一般湍流区λ与Re的关系曲线;
2、测定流体流经阀门时的阻力损失;
3、采用四点测压法精确测定局部阻力;
4、管路及涡轮流量计内实验介质流动状态清晰可视;全触摸集成化控制,高稳定数据传输,硬件加密。

功能解析

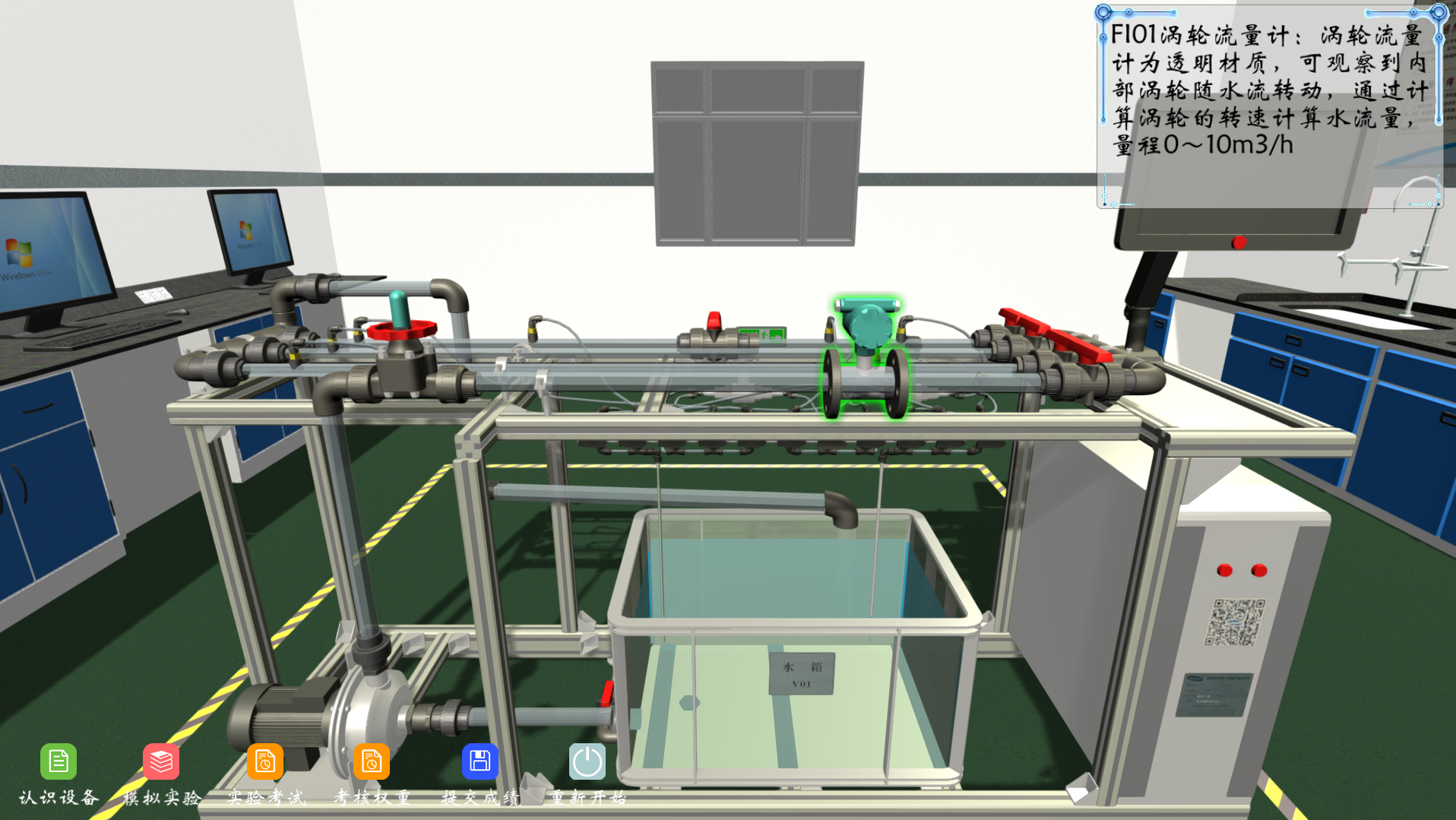

1. 认识设备

主要配置:

离心泵、循环水箱、DN20透明PVC管、Fl01涡轮流量计、排液阀、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、压差计、流量计、阀门、实验台架及电控箱。

操作者初步开展实验之前,首先要做到的便是认识设备,只有认识设备,才能进行下一步操作,在流体流动阻力测定实验装置虚拟仿真实训场景中,这些设备均与现实实验室中的设备场景还原于一致,实验事场景也与现实实验室一致,熟悉得设备场景能够给操作者带来更多得课堂新体验,帮助操作者们更快的认识虚拟仿真实训中的设备。

操作方法:鼠标点击实验某一设备,场景中即会弹出该设备详细介绍及用途。

流体流动阻力测定实验装置

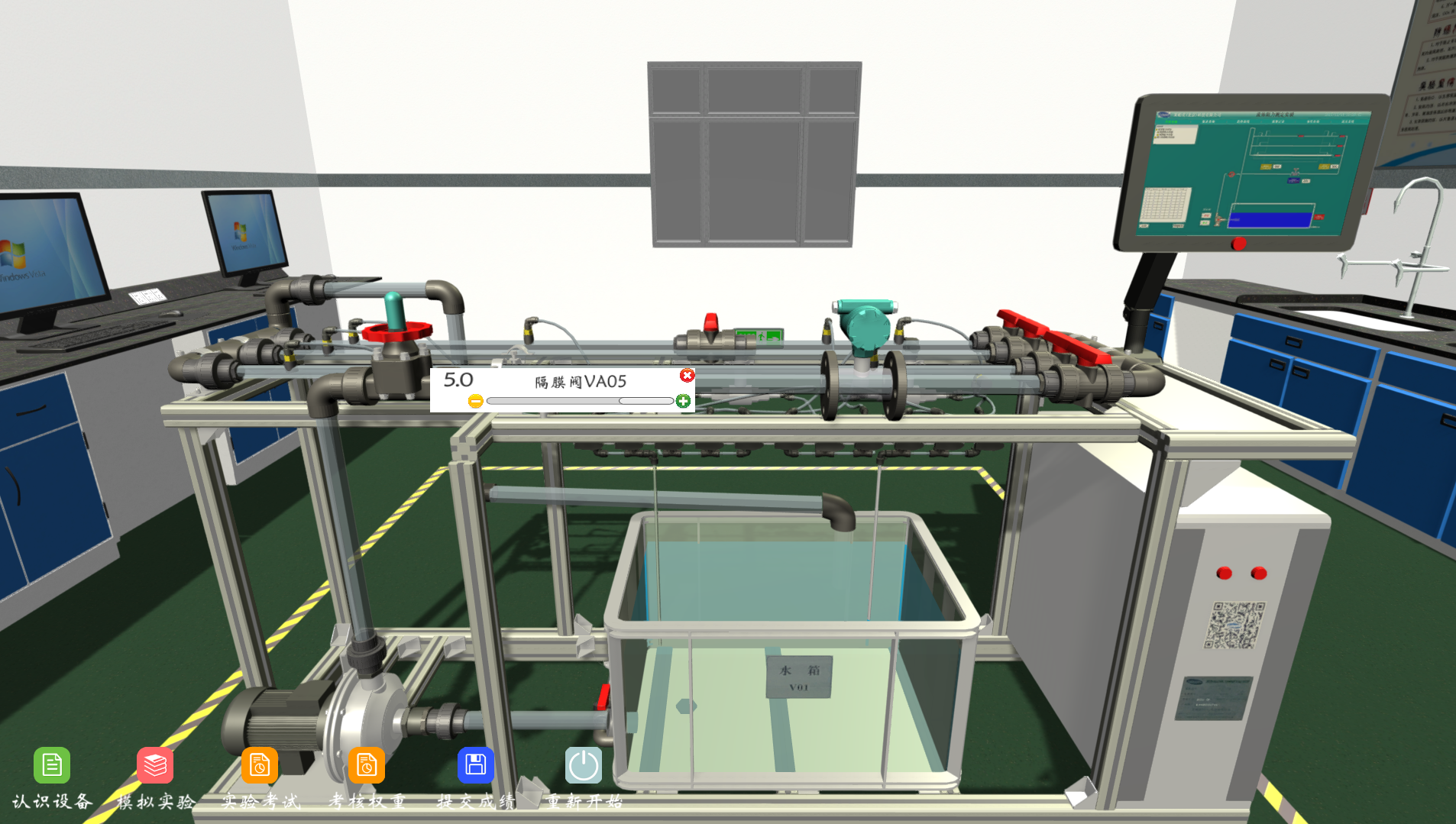

2. 模拟实验

模拟实验即为本虚拟仿真实训软件得最大优点,在现实场景实验室中,因为实验设备成本较高,实验室内也无法放置能够满足学生练习的实验设备,导致学生只能通过教师讲解实验进行学习,而虚拟仿真实训装置正是解决了这一难题,能够实现多人同时在线,共同学习,反复实操,提高学生们的实验熟练度。

模拟实验特点:模拟实验内全程配备“虚拟讲师”引导,流程的每一步皆会配合场景为操作者进行提示,帮助操作者更快熟练实验设备及实验流程。

实验步骤:

1. 检查储水槽内水位是否正常,若缺水须加水至满,实验中注意保持水体清洁。

2. 检查所有阀门并将阀门关紧。

3. 打开总电源和仪表开关,启动水泵至自动档,待电机转动平稳后,把出口阀开到最大。

4. 排气:选择实验管路,把对应的进口阀,引压阀和差压变送器8的两个阀门打开,并在出口阀最大开度下,保持全流量流动5min左右,直至连接差压变送器的透明管路内气泡为止。

5. 关闭差压变送器8的两个阀门,在计算机监控界面点击该对应管路, 则差压变送器开始检测该管路压差。

6. 流量调节:手动状态,调节流量,让流量从1~5范围内变化,建议每次实验变化 0.25~0.3。每次改变流量,待流动达到稳定后,记下对应的压差值,温度,流量。

7. 依次选择光滑管、粗糙管以及局部阻力管路进行测量,数据测量完毕,关闭所有阀门,关闭水泵和仪表电源。

操作方法:鼠标点击/键盘WASD键位进行移动操作

流体流动阻力测定实验装置

3. 实验考试

实验考试场景如模拟实验一致,但是其不同的是:模拟实验在流程引导下帮助操作者进行学习,而实验考试则是没有流程引导,没有场景提示,操作者需要牢记实验流程,方便展开下一步操作。如现实中“试卷”考试一般,具有权威性。

实验考试模块考核操作者学习进度,实验熟练度,当实验完成后,点击提交成绩,操作者本场实验成绩便会提交。

流体流动阻力测定实验装置

4. 考核权重

考核权重内是设备分数值的地方,将实验的每一步流程进行细化,然后结合虚拟仿真实训对每一流程设置分数值,实验考核内的分数设置规定便是在此次设置。

流体流动阻力测定实验装置

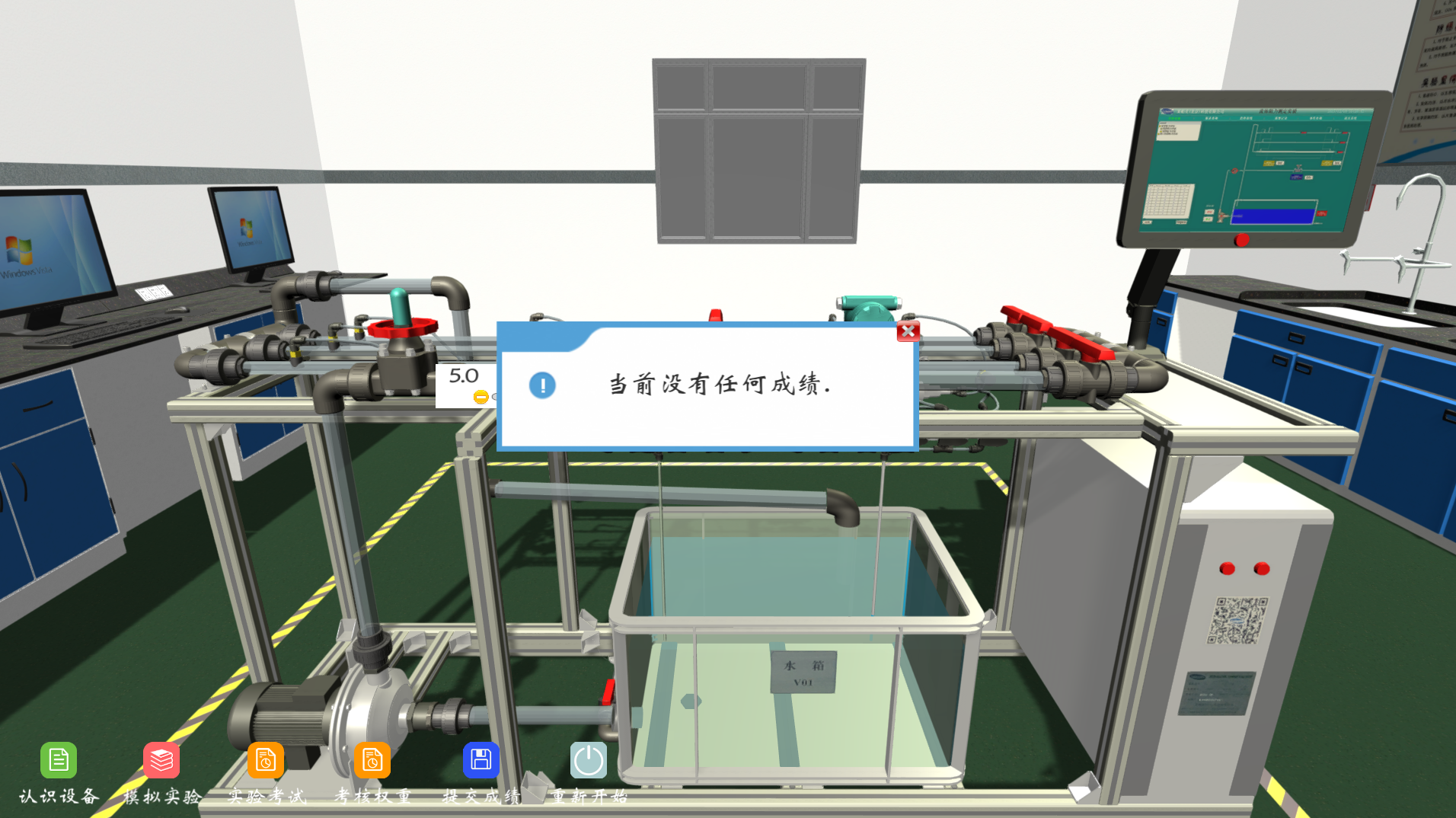

5. 提交成绩

实验完成后,点击提交成绩,该实验成绩便会提示在场景内。

Ps:下图为举例示意图,无进行实验,所以没有成绩。

流体流动阻力测定实验装置

6. 重新开始

虚拟仿真实训特色功能,操作者如对实验过程不熟练,或对设备没有完全熟悉认知,使用该模块功能,即可重新开始,重新进行操作。

流体流动阻力测定实验装置

以上为流体流动阻力测定实验装置虚拟仿真实训部分简介,如您想了解更多实验细节,可联系我公司官方网站客服,在线即可为您解答。
